XD1-25限流電抗器簡介

XD1-25限流電抗器適用于額定頻率為50HZ或60Hz,額定電壓380V,供安裝在PGJ1型及其他類型的低壓無功功率自動補償屏中作限制電容器投入溶流之用。

XD1-25限流電抗器技術參數表

XD1-25限流電抗器使用環境

1 海波高度不超過2000M

2 周圍空氣溫度不高于+40攝氏度,不低于-5攝氏度

3 空氣溫度為+20攝氏度時,相對濕度不超過90%

4 周圍介質無易燃物品,無損壞絕緣及腐蝕金屬的氣體和導電塵埃

5 安裝地點無劇烈振動及顛簸,安裝傾斜度大于50; 6 安裝地點不受陽光直接輻射,無風雪襲擊及嚴重霉菌存在

XD1-25限流電抗器結構特點

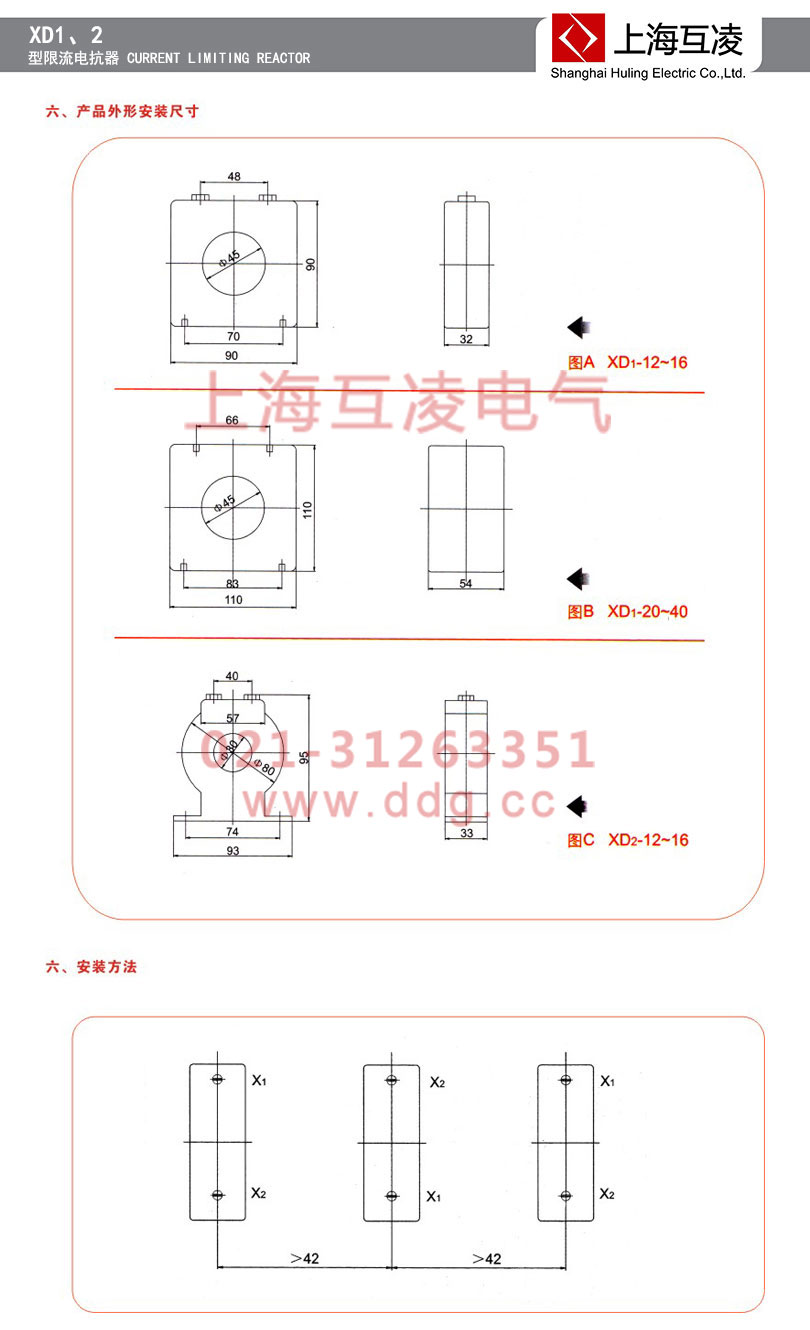

本型號限流電抗器由繞組和嵌件等主要零件組成，所有零部件經樹脂混合料澆注成型于一體，具有防潮等各項性能穩定的優點。安裝前應清潔電抗器表面，特別是接線端子和表面。每臺三相電容器各相均應配置一臺電抗器，當三相并列安裝時應注意電抗器的出線方向，其中間相必須和兩側的接線相反，如兩側相X1為進線，則中間X2為出線，電抗器相互間中心距離不得小于42mm。

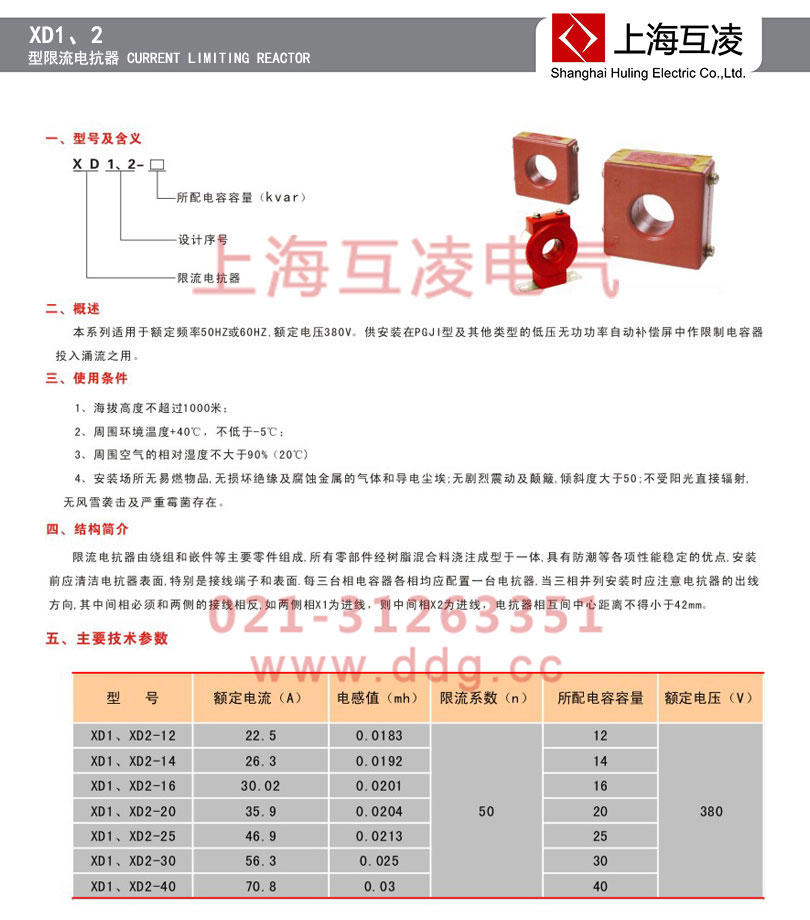

XD1-25限流電抗器產品樣本

XD1-25限流電抗器工作原理

當計算分配或傳輸系統中的預期短路電流超過相關開關設備的中斷額定值時，使用限流電抗器。感應電抗被選擇為足夠低，以便在正常操作期間可接受的電壓降，但足夠高以限制開關裝置額定值的短路。限流電抗器提供的保護量取決于系統為其提供的阻抗增加百分比。使用限流電抗器的主要?jiǎng)訖C(jī)是減少短路電流，以便使用短路分?jǐn)嗄芰^低的斷路器。它們還可以用來保護其他系統組件免受高電流電平的影響，并限制啟動大型電機時的浪涌電流。

XD1-25限流電抗器作用

發電廠和變電站中裝限流電抗器的目的是限制短路電流，以便能經濟合理地選擇電器。電抗器按安裝地點和作用不同可分為線路電抗器、母線電抗器及變壓器回路電抗器。

(1)線路電抗器。為了使出線能選用輕型斷路器以及減小饋線電纜的截面，常將線路電抗器串接在電纜饋線上。當線路電抗器后發生短路時，它不僅限制了短路電流，還能維持較高的母線剩余電壓，以提高供電的可靠性。由于電纜的電抗值較小且有分布電容，即使短路發生在電纜末端，也會產生和母線短路差不多大小的短路電流。

(2)母線電抗器。母線電抗器串接在發電機電壓母線的分段處或主變壓器的低壓側，用來限制廠內、外短路時的短路電流，也稱為母線分段電抗器。當線路上或一段母線上發生短路時，它能限制另一段母線提供的短路電流。若能滿足要求，可省去在每條線路上裝設電抗器，以節省工程投資，但它限制短路電流的效果較小。

(3)變壓器回路電抗器。它安裝在變壓器回路中，用于限制短路電流，以使變壓器回路能選用輕型斷路器。
