SDH-0.66電流互感器選型手冊

SDH-0.66電流互感器概述

本型號電流互感器采用PC阻燃材料,導磁材料則通過退火處理的環形鐵芯，以保證產品0.2,0.5級的精度,對于0.2s0.5s這種超高精度只能通過用超導磁才能達到這樣的精度要求。適用于額定頻率50Hz，額定電壓0.66kV、0.69kv、0.5kv及以下電力系統中作電能計量、電流測量和繼電保護用。

互凌這互感器用于戶內配電柜、箱內部型,具有磁路設計新穎，補償方法先進，工藝技術精湛，性能安全可靠，外形小巧美觀，外殼選用高強度阻燃PC，全封閉結構、阻燃等級V1 內部鐵心選用優質取向硅鋼片 線徑嚴格按照經濟電流密度選定，確保溫升更少 先進可靠的檢測設備，保證符合質量標準 方圓孔型，適用于單根、多根電纜穿越或單根母排穿越 產品系列全、規格多，適用面廣。

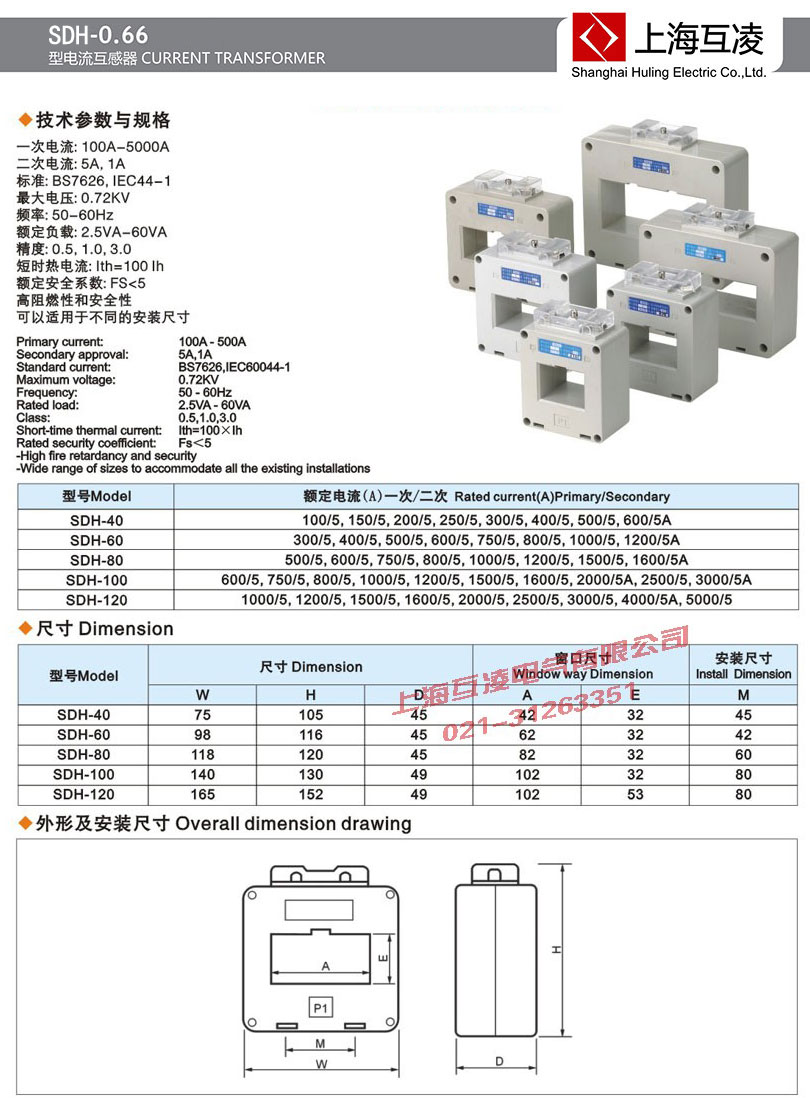

SDH-0.66電流互感器技術參數

一次電流：100A-5000A

二次電流：5A，1A

標準：BS72626，IEC44-1

最大電壓：0.72kV

頻率：50-60Hz

額定負載：2.5VA-60VA

精度：0.5，1.0，3.0

短時熱電流：Ith=100 Ih

額定安全系數：FS<5

高阻燃性和安全性，可以適用于不同的安裝尺寸

SDH-0.66電流互感器使用環境

1、互感器安裝海拔高度不超過1000米

2、環境溫度：-5℃～40℃且平均不超過30℃

3、額定電壓：0.5KV -0.69KV

4、互感器安裝場所應干燥通風,空氣相對濕度不大于80%且周?chē)鸁o(wú)侵蝕性和爆炸性的介質。
