OB電流互感器型號

常用型號：OB-45/14、OB-62/30、OB-62-40、OB-74-40、OB-74-50、OB-86-60、OB-104-80、OB-140-100、OB-150-100。

OB電流互感器參數

產品性能符號標準GB1208和IEC60044-1；

一次電流：30~3000A，二次電流：1A、5A；

額定頻率：50Hz或60Hz；

耐受電壓：AC3kV(1min)；

環境溫度：-25°C~45°C。

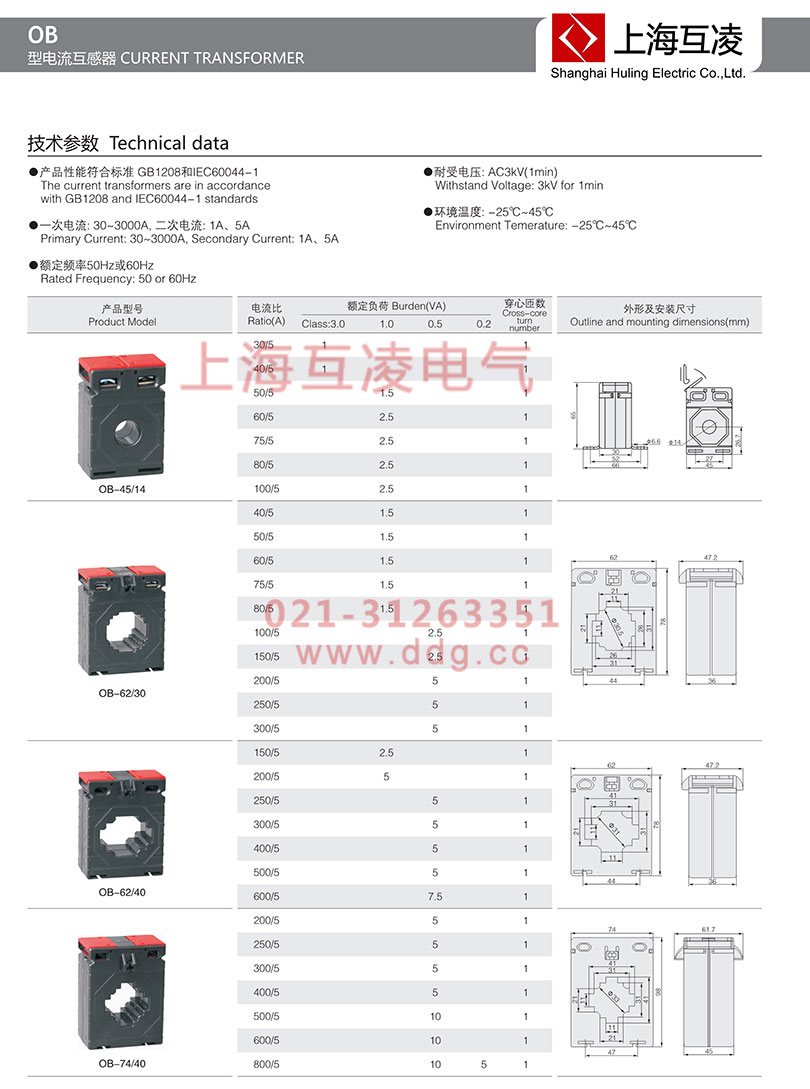

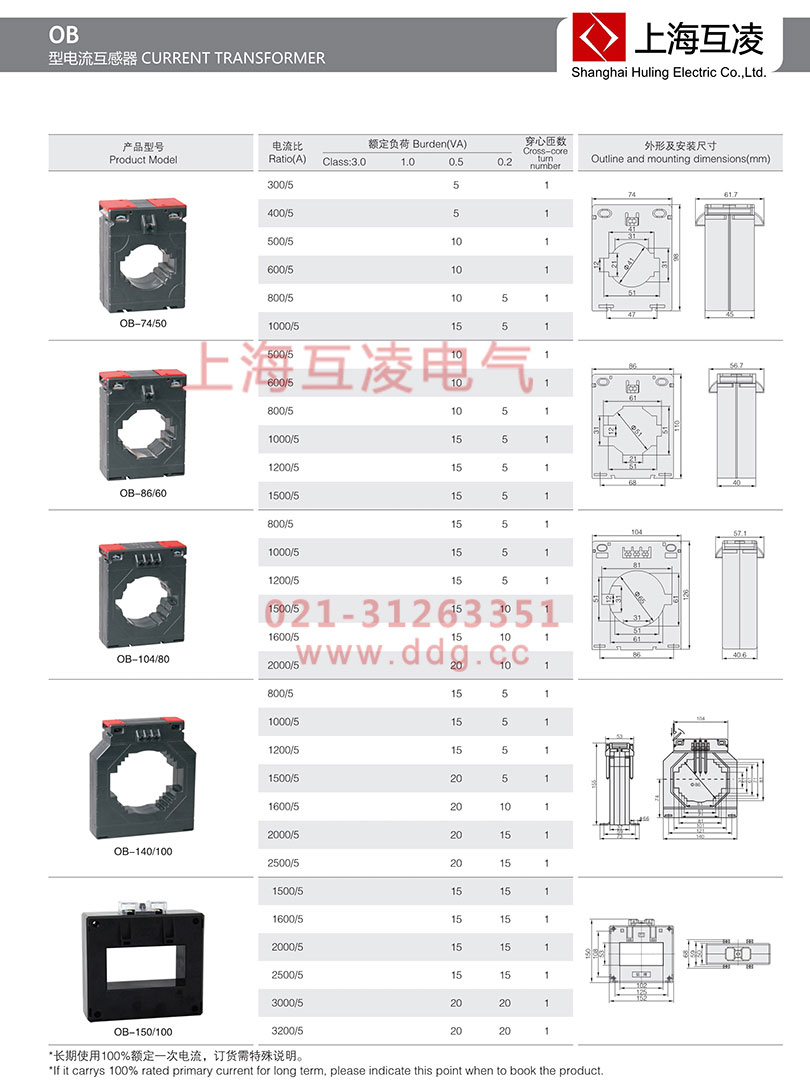

OB電流互感器選型手冊

OB電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

OB電流互感器原理

電流互感器通常由硅鋼環形磁芯組成，該磁芯纏繞多圈銅線。載有初級電流的導體穿過環。因此，電流互感器的主要部分由一個“轉彎”組成。主繞組可能是電流互感器的一個永久性部件，也就是一個用來傳輸電流通過鐵芯的銅棒。窗式電流互感器也很常見，它可以使電路電纜穿過鐵芯開口的中間以提供單匝初級繞組。為了提高準確度，主導體應該位于光圈的中心。
在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
