LZZBJ9-36/250W2G1電流互感器

LZZBJ9-36/250W2G1電流互感器概述本型電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及繼電保護用. LZZBJ9-36/250W2G1電流互感器結構特點 產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。產品精度高、功耗小，溫升低，運行穩定可靠。特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開 […]

型號:
LZZBJ9-36/250W2G1
LZZBJ9-36/250W2G1.pdf
打印

LZZBJ9-36/250W2G1電流互感器概述

本型電流互感器為環氧樹脂全封閉澆注，全封閉式絕緣，適用于額定電壓35kV及以下，額定頻率50Hz電力系統中，作計量、測量及繼電保護用.

LZZBJ9-36/250W2G1電流互感器結構特點

產品體積小，重量輕,運行穩定,免維護。并且具有優良的動熱穩定性能.可以根據用戶要求，生產為多變比形式，有利于擴容，減少投資.計量用級次采用超微晶合金鐵心制造，測量及保護用級次采用進口優質硅鋼片鐵心制造。

產品精度高、功耗小，溫升低，運行穩定可靠。特別適用于35kV小型化開關柜，可以根據用戶要求，加大互感器上側絕緣隔板，優化開關柜內部空間，加強相間絕緣，使開關內部布局整齊、美觀。

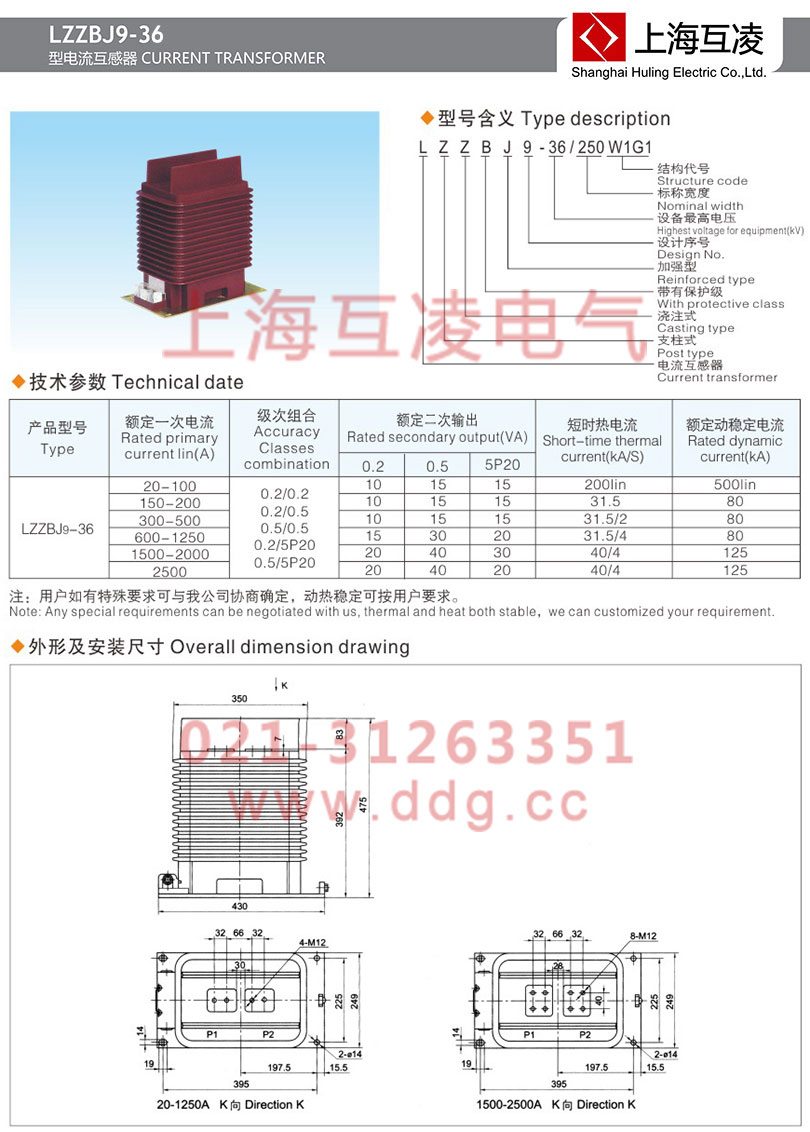

LZZBJ9-36/250W2G1電流互感器選型手冊

LZZBJ9-36/250W2G1電流互感器變比

型號	額定一次電流(A)	級次組合	額定二次輸出(VA)			短時熱電流(kA/S)	額定動穩定電流(kA)
			0.2	0.5	5P20
LZZBJ9-36/250W2G1	20-100	0.2/0.2 0.2/0.5 0.5/0.5 0.2/5P20 0.5/5P20	10	15	15	200lin	500lin
	150-200					31.5	80
	300-500					31.5/2
	600-1250		15	30	20	31.5/4
	1500-2000		20	40	30	40/4	125
	2500				20
