LZZBJ9-12/175B/2S電流互感器

lzzbj9-12/175b/2s電流互感器 LZZBJ9-12/175B/2S電流互感器是澆注式10kV-12kV電流互感器，屬于支柱干式電流互感器，適用于戶內安裝，可作為計量用、測量用電流互感器。本網頁主要介紹LZZBJ9-12/175B/2S電流互感器的變比、接線圖、參數、倍率及型號含義。電流比（變比）為：5-50/5、1；75-200/5、1；300-600/5、1；800-1200/5、1、1500-3000/5、1；準確級：0.2(S)、0.5、10P10、10P15；工作電壓為12kV；接線圖及參數請參考文章中的圖片或PDF文件。

LZZBJ9-12/175B/2S電流互感器簡介

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。LZZBJ9-12/175B/2S電流互感器為支柱式環氧樹脂澆注絕緣戶內型全工況產品，適用于中置式開關柜或其他型式開關柜中，在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。

LZZBJ9-12/175B/2S電流互感器技術參數

產品符合標準GB1208-1997和IEC44-1及顧客特殊要求

額定絕緣水平:12/42/75kV

額定頻率:50Hz或60Hz

額定二次電流:5或1A

環境溫度:-5℃~+40℃

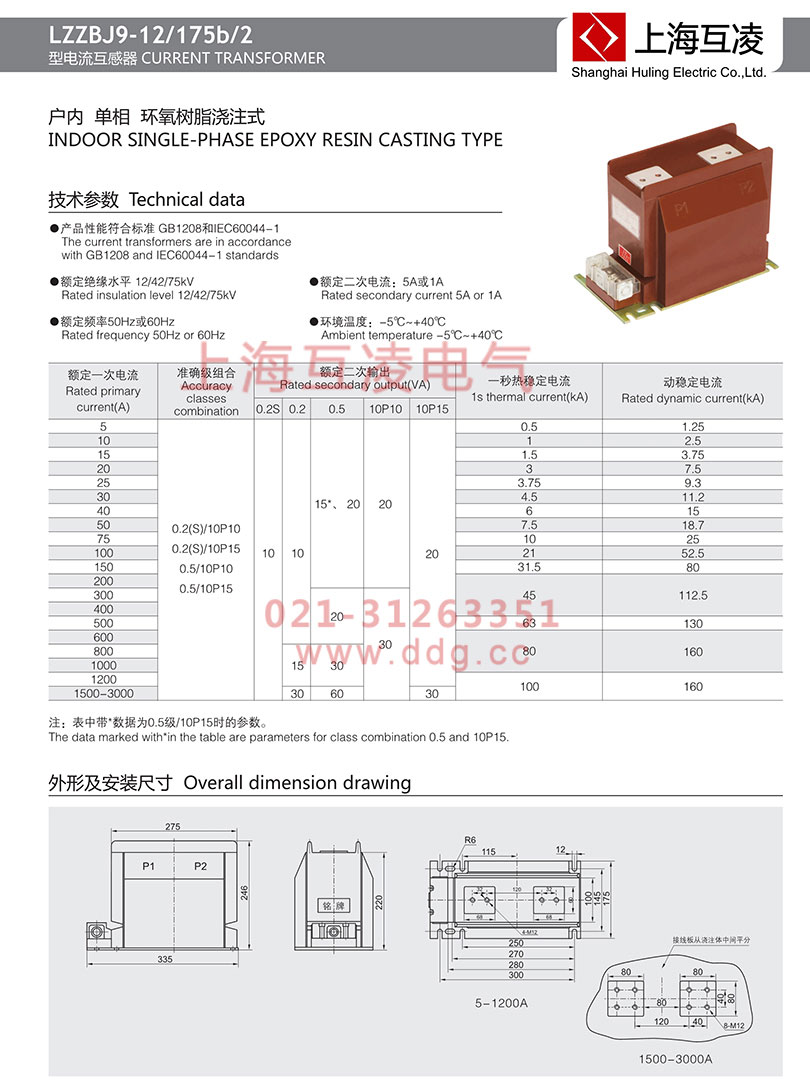

LZZBJ9-12/175B/2S電流互感器選型手冊

LZZBJ9-12/175B/2S電流互感器接線圖

LZZBJ9-12/175B/2S電流互感器變比

型號 額定一次電流(A) 準確級組合 額定二次輸出(VA) 一秒熱穩定電流(kA) 動穩定電流(kA)
0.2S 0.2 0.5 10P10 10P15
LZZBJ9-12/175B/2S 5 0.2(S)/10P10
0.2(S)/10P15
0.5/10P10
0.5/10P15
 10 10 15*、20 20 20 0.5 1.25
10 1 2.5
15 1.5 3.75
20 3 7.5
25 3.75 9.3
30 4.5 11.2
40 6 15
50 7.5 18.7
75 10 25
100 21 52.5
150 31.5 80
200 45 112.50
300、400 20 30
500 63 130
600 80 160
800、1000 15 30
1200 100 160
1500-3000 30 60 30

LZZBJ9-12/175B/2S電流互感器檢驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

LZZBJ9-12/175B/2S電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

LZZBJ9-12/175B/2S電流互感器原理

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。
