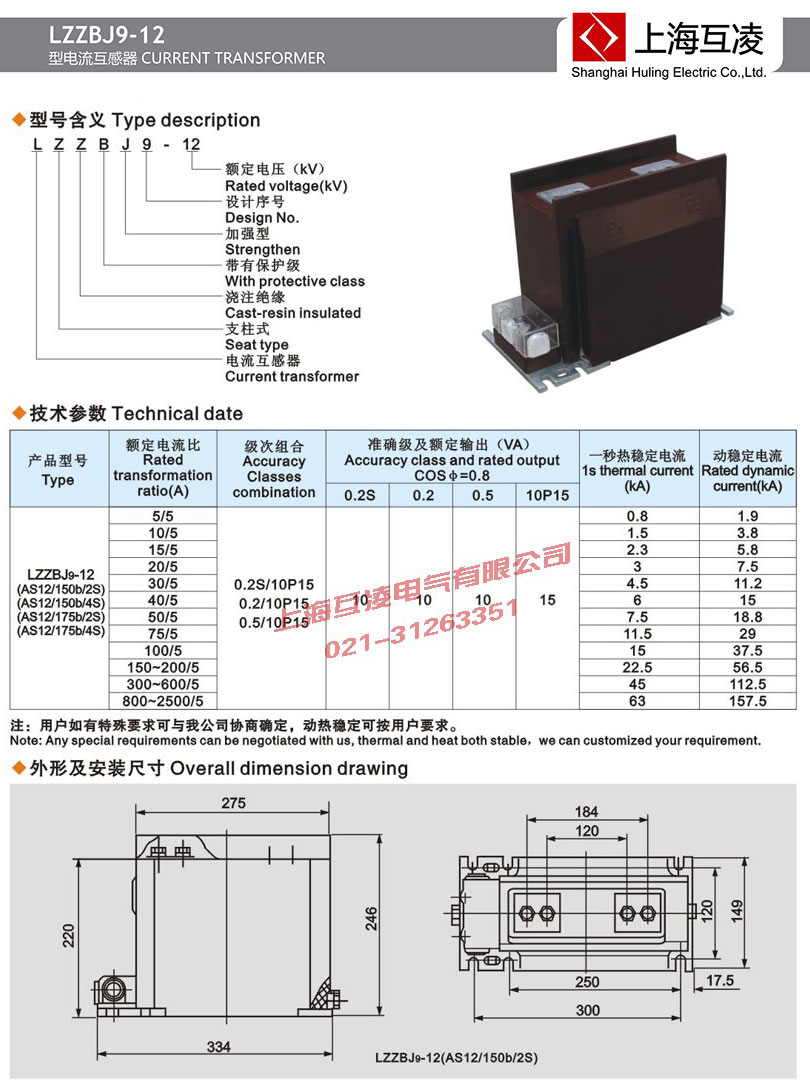

打印LZZBJ9-12電流互感器選型手冊
LZZBJ9-12電流互感器變比
| 型號 | 額定電流比(A) | 級次組合 | 準確級及額定輸出(VA) | 一秒熱穩定電流(kA) | 動穩定電流(kA) | |||
| 0.2S | 0.2 | 0.5 | 10P15 | |||||
| LZZBJ9-12 | 5/5 | 0.2S/10P15 0.2/10P15 0.5/10P15 |
10 | 10 | 10 | 15 | 0.8 | 1.9 |
| 10/5 | 1.5 | 3.8 | ||||||
| 15/5 | 2.3 | 5.8 | ||||||
| 20/5 | 3 | 7.5 | ||||||
| 30/5 | 4.5 | 11.2 | ||||||
| 40/5 | 6 | 15 | ||||||
| 50/5 | 7.5 | 18.8 | ||||||
| 75/5 | 11.5 | 29 | ||||||
| 100/5 | 15 | 37.5 | ||||||
| 150-200/5 | 22.5 | 56.5 | ||||||
| 300-600/5 | 45 | 112.5 | ||||||
| 800-2500/5 | 63 | 157.5 | ||||||
LZZBJ9-12電流互感器簡介
LZZBJ9-12電流互感器為支柱式環氧樹脂澆注絕緣戶內型全工況產品，適用于中置式開關柜或其他型式開關柜中，在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。
LZZBJ9-12電流互感器作用
像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。
LZZBJ9-12電流互感器接線
電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
LZZBJ9-12電流互感器型號
第一字母：L—電流互感器
第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序
接地檢測用；W—抗污穢；R—繞組裸露式
第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用
第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG
第五數字：電壓等級、產品序號
* 我們盡可能幫您完成所有的要求，包括產品設計，非標產品和OEM等。
