LZZBJ9-10C1電流互感器概述

電流互感器LZZBJ9-10C1為環氧樹脂澆注全封閉支柱式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。本產品符用IEC60044-1及GB1208《電流互感器》標準。

LZZBJ9-10C1電流互感器結構

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。外形模具細膩，做工金良在保證使用的可靠行上，加強了外形的最求！

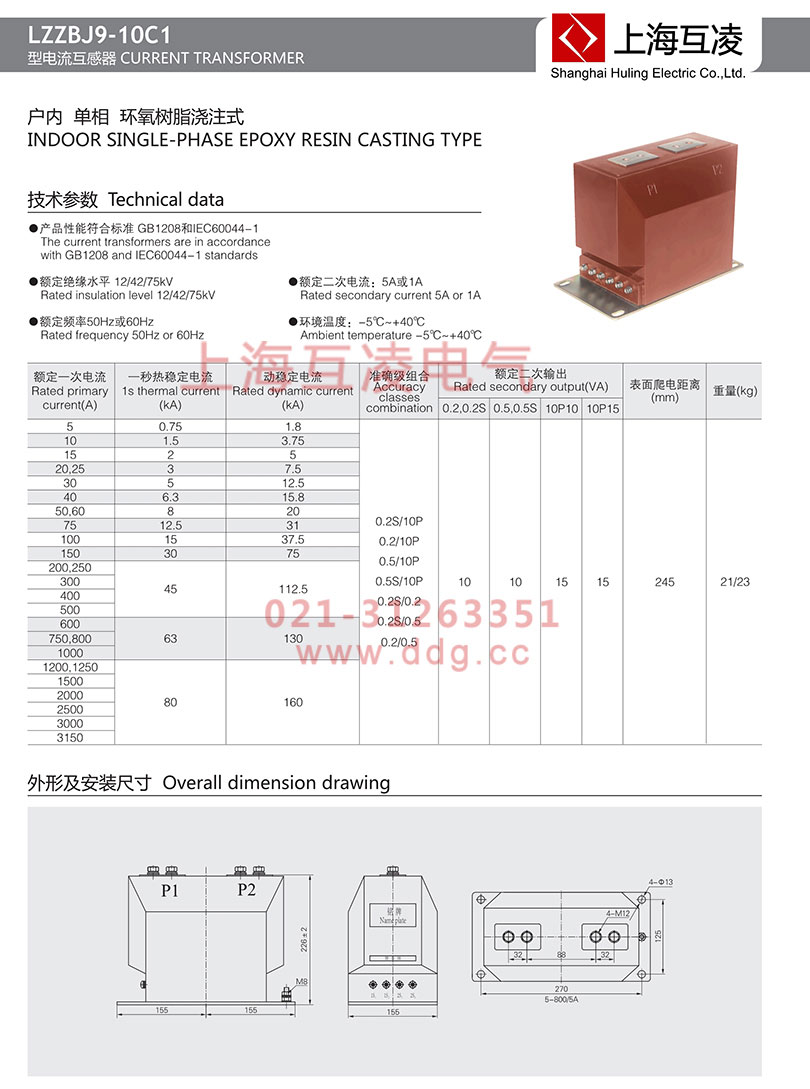

LZZBJ9-10C1電流互感器技術參數

1、額定絕緣水平：12/42/75kV

2、額定二次電流：5A，1A

3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表

4、局部放電水平符合GB1208《電流互感器》標準。

5、污穢等級：Ⅱ級。

6、若用戶有要求，測量級可為0.2S、0.5S級。

LZZBJ9-10C1電流互感器選型

LZZBJ9-10C1電流互感器變比

型號	額定一次電流（A）	一秒熱穩定電流（kA）	動額定輸出	準確級組合	額定二次輸出（VA）				表面爬電距離
型號	額定一次電流（A）	一秒熱穩定電流（kA）	動額定輸出	準確級組合	0.2，0.2s	0.5，0.5s	10P10	10P15	表面爬電距離
LZZBJ9-10C1	5	0.75	1.8	0.2S/10P;0.2/10P;0.5/10P;0.5S/10P;0.2S/0.2;0.2S/0.5;0.2/0.5	10	10	15	15	245
	10	1.5	3.75
	15	2	5
	20,25	3	7.5
	30	5	12.5
	40	6.3	15.8
	40	6.3	15.8
	50,60	8	20
	75	12.5	31
	100	15	37.5
	150	30	75
	200~500	45	112.5
	600~1000	63	130
	1200~3150	80	160

LZZBJ9-10C1電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。
