LZZBJ71-35W2GY電流互感器型號說明

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

例如：LZZBJ71-35W2GY表示支柱環氧樹脂澆注式帶保護電流互感器，額定電壓30kV。

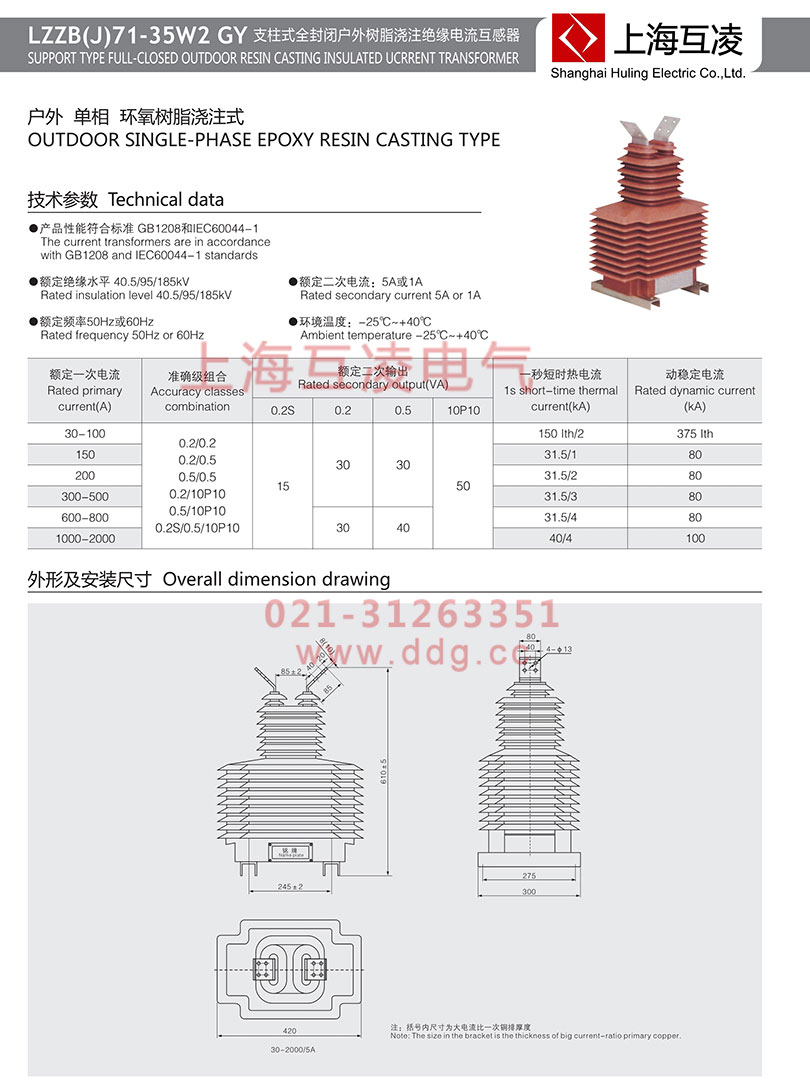

LZZBJ71-35W2GY電流互感器技術參數

1、產品性能符合標準GB1208和IEC60044-1

2、額定絕緣水平：40.5/95/185kV

3、額定頻率50Hz或60Hz

4、額定二次電流：5A或1A

5、環境溫度：-25度~+40度。

LZZBJ71-35W2GY電流互感器參數表

型號	額定一次電流(A)	準確級組合	額定二次輸出(VA)				一秒短時熱電流(kA)	動穩定電流(kA)
			0.2S	0.2	0.5	10P10
LZZBJ71-35W2GY	30-100	0.2/0.2；0.2/0.5；0.5/0.5；0.2/10P10；0.5/10P10；0.2S/0.5/10P10	15	30	30	50	150lth/2	375lth
	150						31.5/1	80
	200						31.5/2	80
	300-500						31.5/3	80
	600-800				40		31.5/4	80
	1000-2000						40/4	100

LZZBJ71-35W2GY電流互感器選型

LZZBJ71-35W2GY電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。交變電流在初級產生的交變磁場在芯，然后誘導次級交流電流。初級電路很大程度上不受電流互感器插入的影響。精確的電流互感器需要在初級和次級之間緊密耦合，以確保次級電流在寬電流范圍內與初級電流成正比。次級電流是初級電流（假設一次轉一次）除以次級匝數。

LZZBJ71-35W2GY電流互感器原理

電流互感器通常由硅鋼環形磁芯組成，該磁芯纏繞多圈銅線。載有初級電流的導體穿過環。因此，電流互感器的主要部分由一個“轉彎”組成。主繞組可能是電流互感器的一個永久性部件，也就是一個用來傳輸電流通過鐵芯的銅棒。窗式電流互感器也很常見，它可以使電路電纜穿過鐵芯開口的中間以提供單匝初級繞組。為了提高準確度，主導體應該位于光圈的中心。

電流互感器用于高壓變電站和電網的保護，測量和控制。電流互感器可以安裝在開關設備內或設備套管內，但常常使用獨立式戶外電流互感器。在開關站內，帶電電流互感器的外殼大部分在線電壓下通電，并且必須安裝在絕緣子上。
