打印LZW32-12電流互感器簡介
專用于ZW32-12/630真空斷路器上一款電流互感器互感器作多級電測量和斷電保護用。
產品符合IEC60044-1及GB1208《電流互感器》標準。
LZW32-12電流互感器安裝環境
1.安裝場所：戶外
2.環境溫度 -25℃~+40℃的范圍內，空氣濕度不大于85%；
3.海拔：海拔3000米以下使用；
4.污穢等級；IV級，安裝場所無腐蝕性的氣體
LZW32-12電流互感器變比參數
| 型號 | 額定一次電流(A) | 額定二次輸出(VA) | |||
| 0.2(S) | 0.5(S) | 5P | 10P | ||
| LZW32-12 | 50-75-100 | 3.75 | 5 | 5 | 10 |
| 75-100-150 | |||||
| 100-150-200 | 5 | 7.5 | |||
| 150-200-300 | 7.5 | 7.5 | |||
| 200-300-400 | 10 | 10 | 10 | ||
| 300-400-500 | 15 | ||||
| 400-500-600 | |||||
| 500-600-800 | |||||
| 600-800-1000 | 15 | 15 | 20 | ||

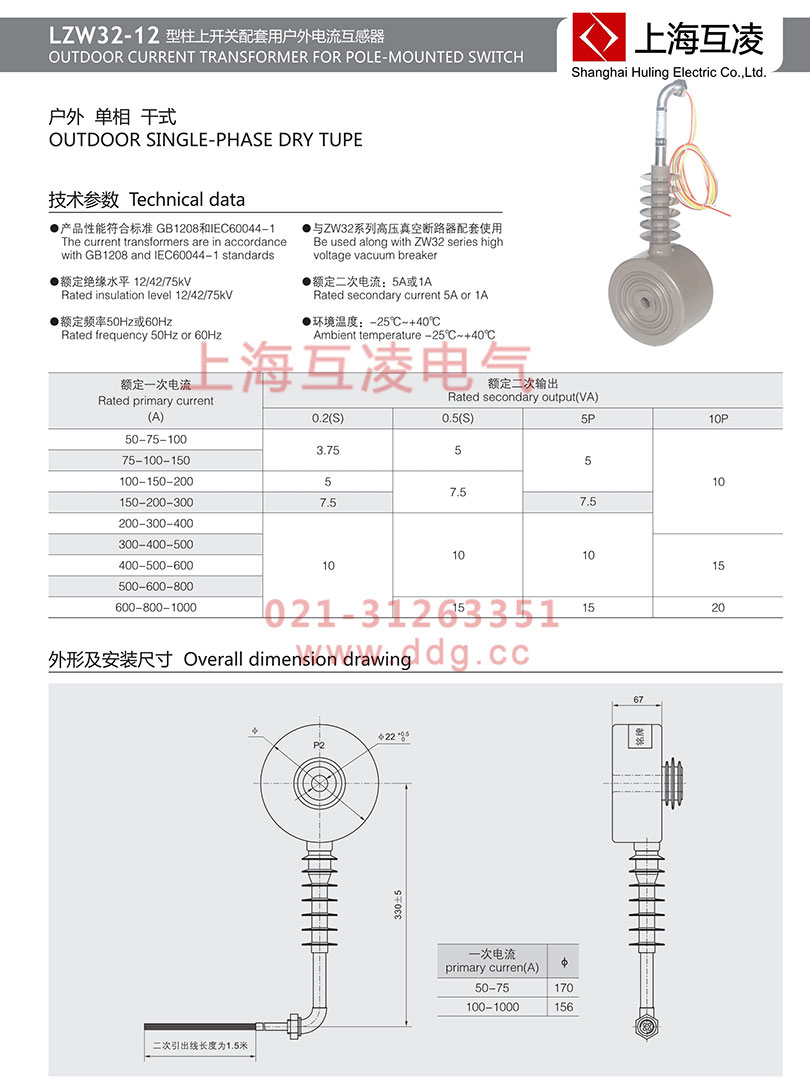

LZW32-12電流互感器選型手冊
LZW32-12電流互感器結構特點
外絕緣部份采用目前國際上先進的硅橡膠為材料，耐污性能良好、抗污閃能力強，其濕耐受電壓和污穢耐電壓均為相同爬距戶外環氧樹脂產品的1.5-2.5倍
其有極強的抗沖擊性和防震性能，具有良好的防脆性和抗蠕變性，防爆性強，其結構性能和電氣性能均優于老一代戶外環氧型互感器，動作安全裕度大，是ZW32-12/630型真實斷路器用最新一代互感器
LZW32-12電流互感器工作原理
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
* 我們盡可能幫您完成所有的要求，包括產品設計，非標產品和OEM等。
