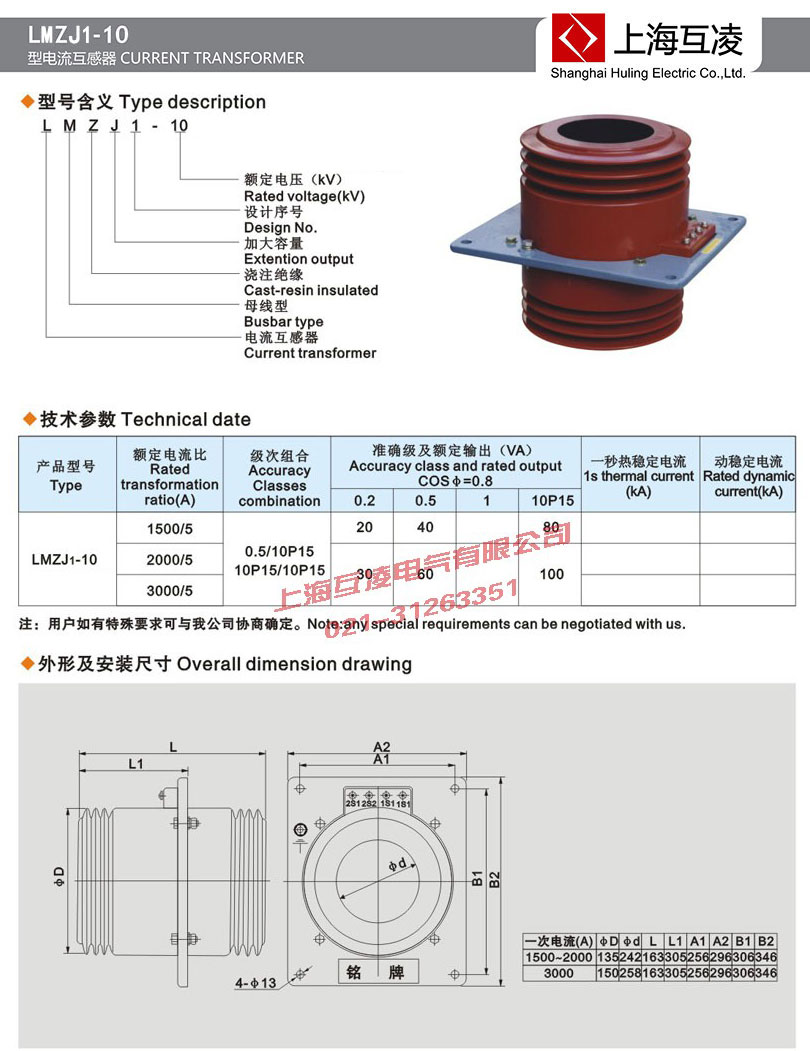

LMZJ1-10電流互感器選型手冊

LMZJ1-10電流互感器原理及概述

LMZJ1-10電流互感器為環氧樹脂澆注絕緣母線式全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，本產品符合IEC60044-1及GB1208《電流互感器》標準。本電流互感器是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。LMZJ1-10Q,LMZJ1-10電流互感器為環氧樹脂澆注絕緣全封閉母線式結構。鐵心為圓環形，二次繞組均勻地繞在鐵心，用環氧樹脂澆注成型，澆注體固定在穿墻安裝板上。

LMZJ1-10電流互感器技術參數

額定絕緣水平：12/42/75kV

負荷的功率因數：cosφ=0.8(滯后)

額定二次電流：5A(或1A.2A)

LMZJ1-10電流互感器變比

LMZJ1-10電流互感器符號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—?dú)怏w絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

LMZJ1-10電流互感器接線

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。

LMZJ1-10電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
