LMZJ1-0.66電流互感器概述

LMZJ1-0.66電流互感器主要用于戶內，供額定電壓為0.66kV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品為澆注式電流互感器，其安裝方法采用母排固定安裝方法,LMZJ互感器為澆注絕緣母線式，鐵心上繞有二次繞組，下部有底座，供固定安裝之用。

產品優點：體積小，安裝方便，耐溫相對BH-066，LMK-0.66, LN-0.66系列要高，使用壽命長等優點。

LMZJ1-0.66電流互感器工作環境

1、安裝地點的海拔不超過1000m；

2、周圍空氣溫度不超過+40。C，且其24h內的平均溫度值不超過+35。C，周圍空氣溫度的下限為-5。

3、最高溫度為+40。C時，空氣的相對濕度不超過50%; 在較低的溫度下可以允許有較高的相對濕度，最高不超過80%;

4、安裝在無爆炸及易燃的危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃);

5、安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5°;

6、安裝地點不受陽光直接輻射，無雨雪侵襲及嚴重霉菌存在。

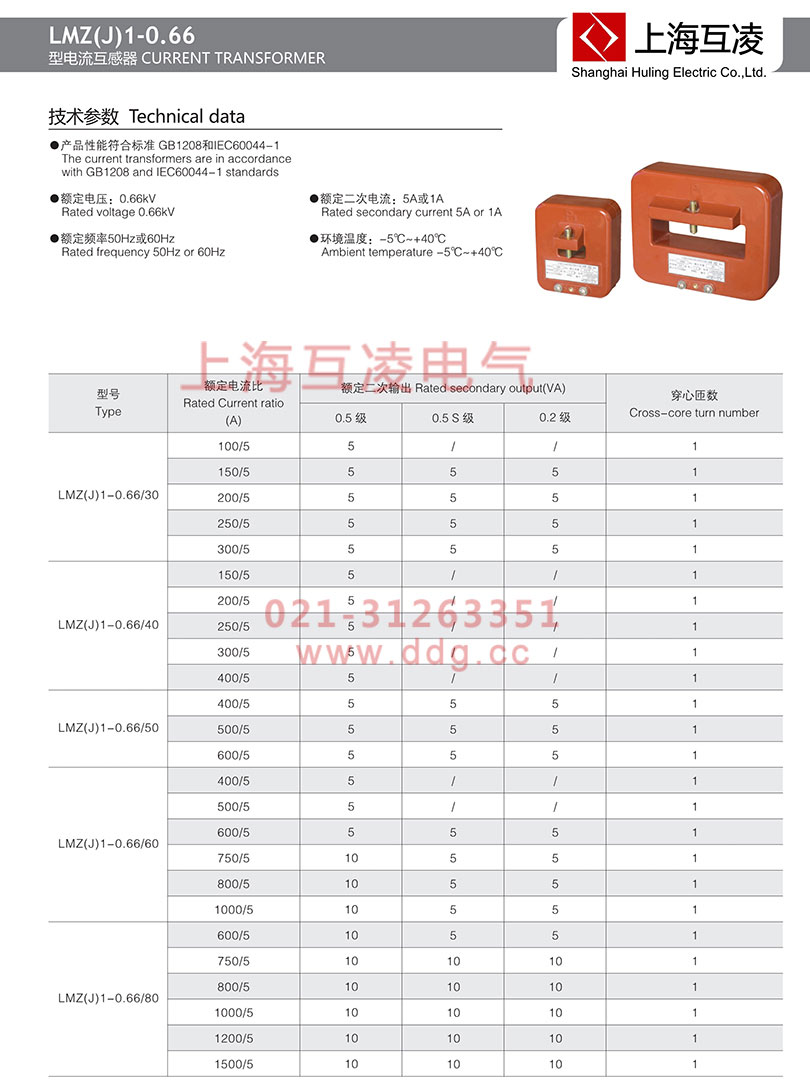

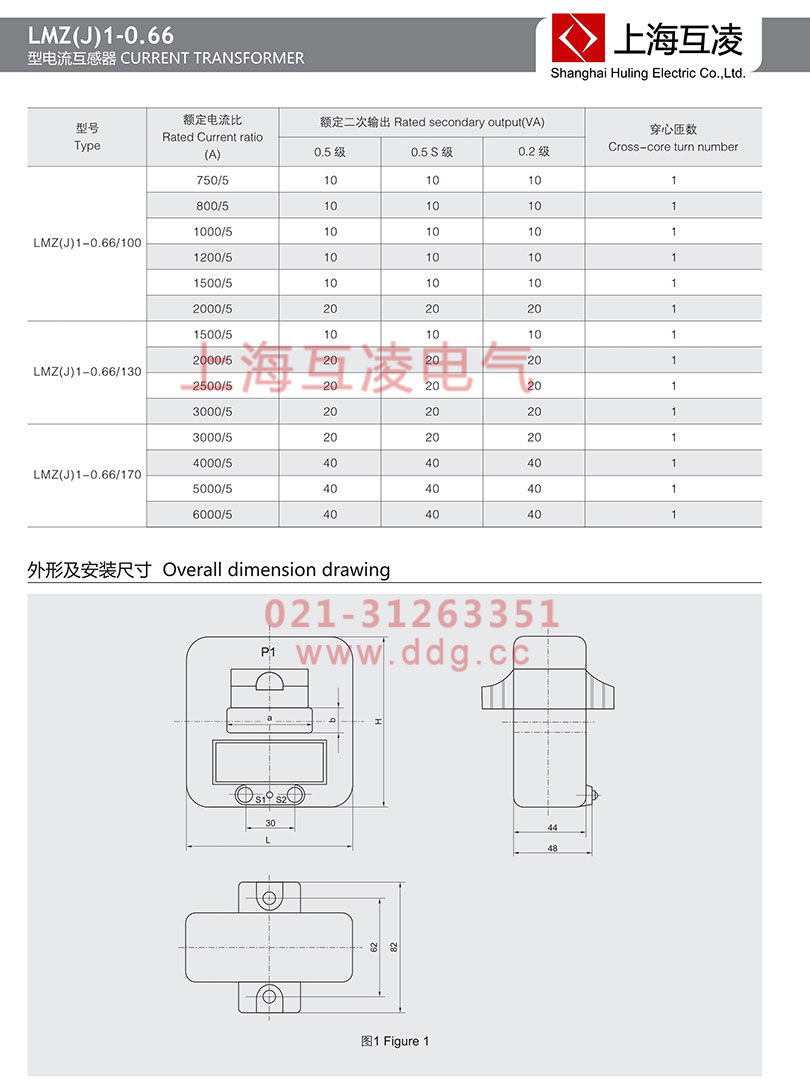

LMZJ1-0.66電流互感器變比

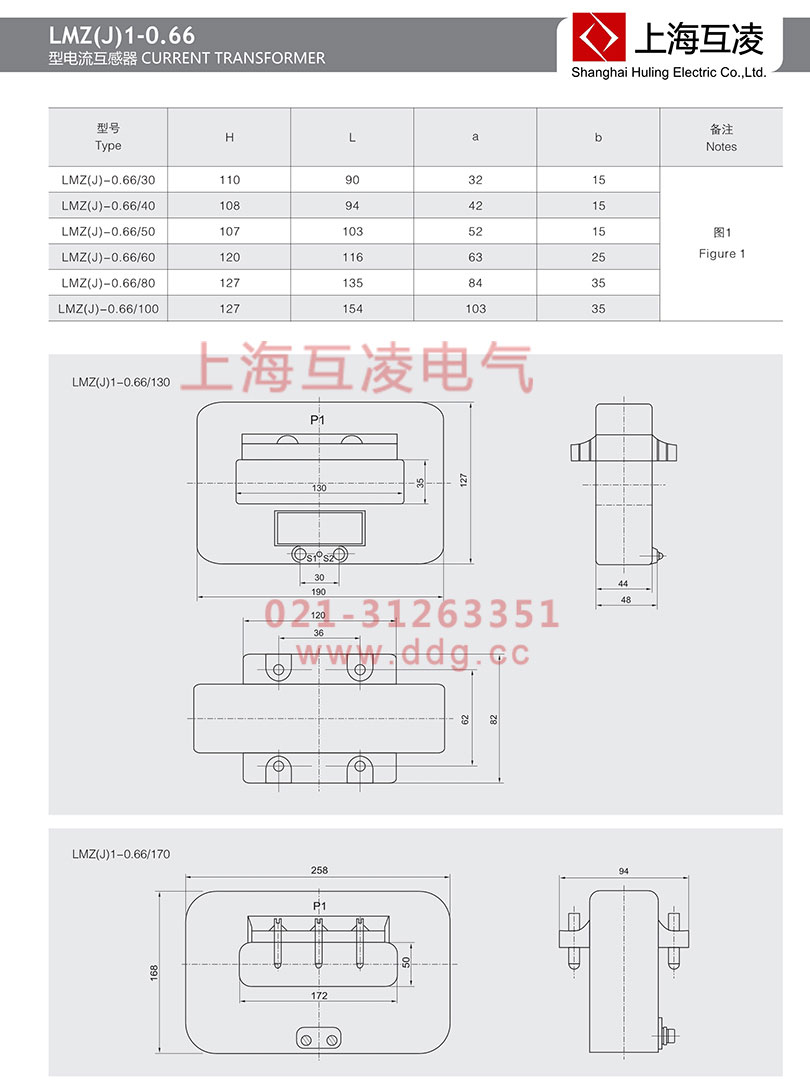

LMZJ1-0.66電流互感器選型手冊

LMZJ1-0.66電流互感器符號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—?dú)怏w絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號

LMZJ1-0.66電流互感器安裝和接線

實心式電流互感器的一次側電流是從P1端子進入，從P2端子出來；即P1端子連接電源側，P2端子連接負載側。

穿心式電流互感器接線與普通電流互感器類似，一次側從互感器的P1面穿過，P2面出來，二次側接線與普通互感器相同。

電流互感器的二次側電流從S1流出，進入電流表的正接線柱，電流表負接線柱出來后流入電流互感器二次端子S2，原則上要求S2端子接地。

注：某些電流互感器一次標稱，L1、L2，二次側標稱K1、K2。

電流互感器接線總體分為四個接線方式：

1.單臺電流互感器接線圖：只能反映單相電流的情況，適用于需要測量一相電流的情況。

2.三相完全星形接線和三角形接線形式電流互感器接線圖：三相電流互感器能夠及時準確了解三相負荷的變化情況。

3.兩相不完全星形接線形式電流互感器接線圖：在實際工作中用得最多，但僅限于三相三線制系統。它節省了一臺電流互感器，根據三相矢量和為零的原理，用A、C相的電流算出B相電流。

4.兩相差電流接線形式電流互感器接線圖：也僅用于三相三線制電路中，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用最少的繼電器完成三相過電流保護，節省投資。

5.其它接線方式

5.1 原邊串聯、副邊串聯：電流互感器原邊串聯、副邊串聯接線圖如下所示，串聯后效果：互感器變比不變，二次額定負荷增大一倍。

5.2 原邊串聯、副邊并聯：電流互感器原邊串聯、副邊并聯接線圖如下所示，串并聯后效果：互感器變比減小一倍，二次額定負荷增大一倍。

5.3 原邊并聯、副邊串聯：電流互感器原邊并聯、副邊串聯接線圖如下所示，串并聯后效果：互感器變比增大一倍，二次額定負荷增大一倍。

5.4 原邊并聯、副邊并聯：電流互感器原邊并聯、副邊并聯接線圖如下所示，并聯后效果：互感器變比不變，二次額定負荷增大一倍。
