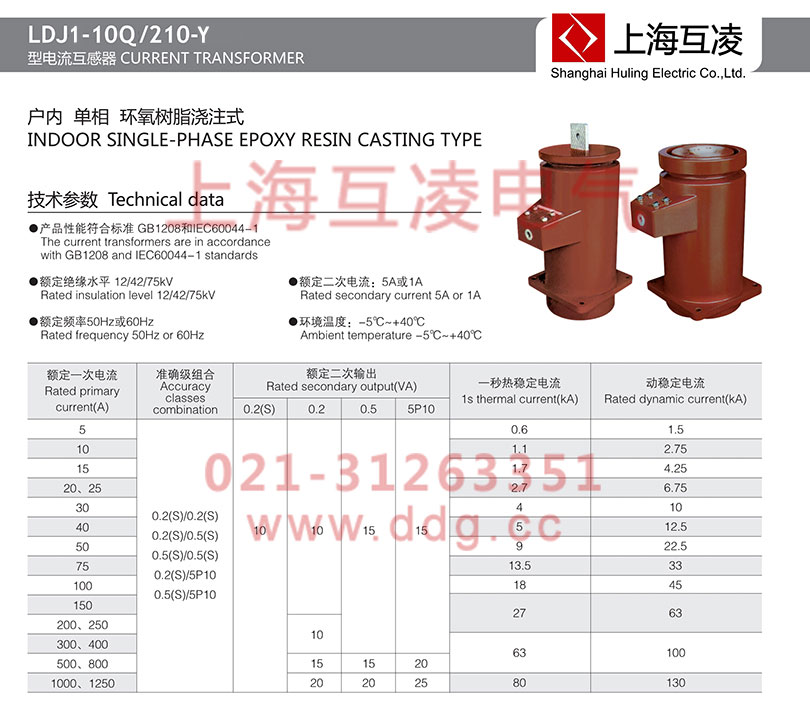

LDJ1-10Q/210-Y電流互感器技術參數

1、產品性能符合標準：GB1208和IEC60044-1

2、額定絕緣水平：12/42/75kV

3、額定二次電流：5A或1A

4、額定頻率：50Hz或60Hz

5、環境溫度：-5°C~+40°C

LDJ1-10Q/210-Y電流互感器變比

型號	額定一次電流(A)	準確級組合	額定二次輸出(VA)				一秒熱穩定電流(kA)	動穩定電流(kA)
型號	額定一次電流(A)	準確級組合	0.2(S)	0.2	0.5	5P10	一秒熱穩定電流(kA)	動穩定電流(kA)
LDJ1-10Q/210-Y	5	0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/5P10 0.5(S)/5P10	10	10	15	15	0.6	1.5
	10						1.1	2.75
	15						1.7	4.25
	20、25						2.7	6.75
	30						4	10
	40						5	12.5
	50						9	22.5
	75						13.5	33
	100						18	45
	150						27	63
	200、250			10			27	63
	300、400			10			63	100
	500、800			15	15	20	63	100
	1000、1250			20	20	25	80	130

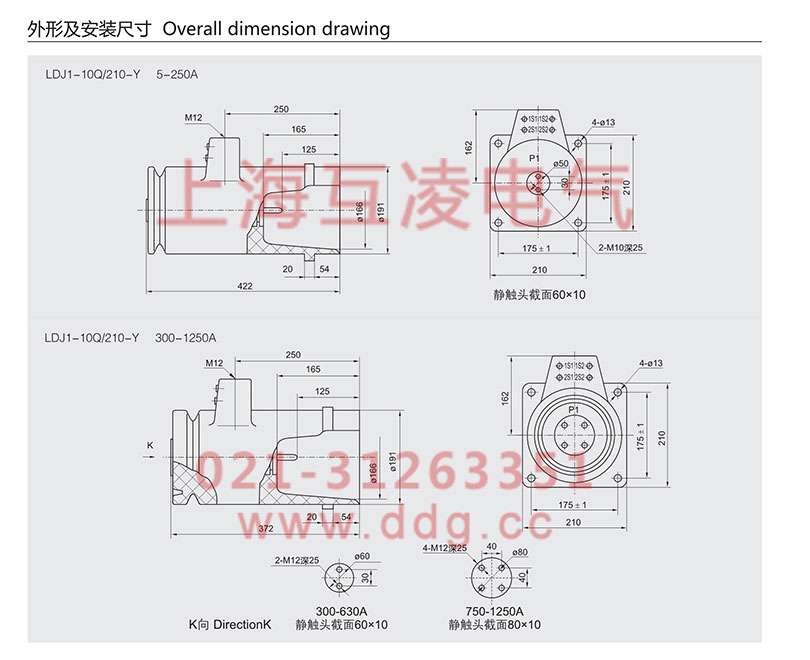

LDJ1-10Q/210-Y電流互感器選型手冊

LDJ1-10Q/210-Y電流互感器結構特點

LDJ1-10Q/210-Y電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。

LDJ1-10Q/210-Y電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
