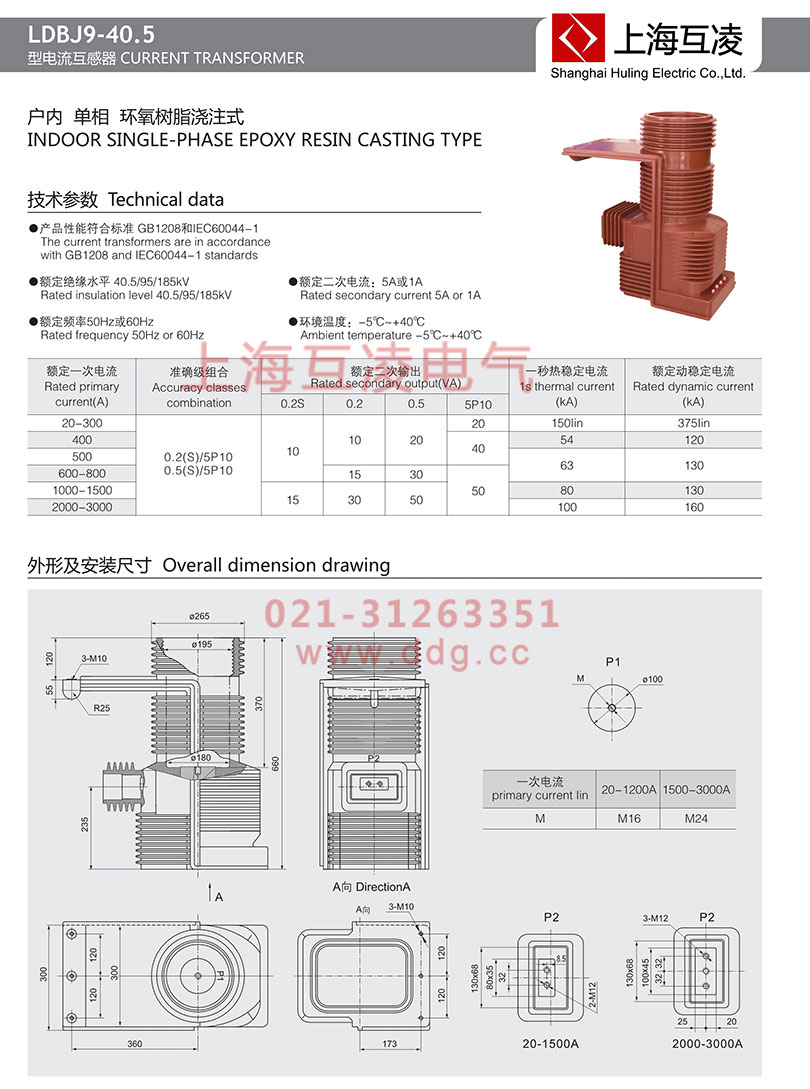

打印LDBJ9-40.5電流互感器概述
本型電流互感器為觸頭盒式電流互感器，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，是專門為KYN61-40.5高壓開關柜而設計的。
本產品符合IEC60044-1及GB1208《電流互感器》標準。
LDBJ9-40.5電流互感器結構特點
本系列電流互感器為全封閉環氧樹脂澆注結構，其一次繞組的P1端被設置在觸頭盒內。該技術是根據開關柜小型化的發展需要，將開關柜的觸頭盒與電流互感器組合成一個整體，構成多功能小型化的高原型帶觸頭盒電流互感器。
該產品在較小的體積內，合理組合功能和絕緣配合，優化產品內、外部結構；
采用優質材料制造零部件，改進了絕緣材料的電氣性能和機械強度；
采用了提高絕緣水平和降低局部放電的新技術，支柱式結構。環氧樹脂全真空澆注，產品具有大爬距結構，產品具有高精度、多變比、大的懂、熱穩定電流承載能力，局部放電小的特性。產品可具有計量、監控、保護多二次繞組；也可根據用戶要求制造二次抽頭，多電流比的產品。
LDBJ9-40.5電流互感器技術參數
1、額定絕緣水平：40.5/95/185kV
2、額定二次電流：5A、1A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表1和表2
4、LDJ6-35污穢等級：Ⅱ級
5、產品局部放電水平符合GB1208《電流互感器》要求。
重量：約70KG
LDBJ9-40.5電流互感器選型手冊
| 型號 | 額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 一秒熱穩定電流(kA) | 額定動穩定電流(kA) | |||
| 0.2S | 0.2 | 0.5 | 5P10 | |||||
| LDBJ9-40.5 | 20-300 | 0.2(S)/5P10 0.5(S)/5P10 |
10 | 10 | 20 | 20 | 150lin | 375lin |
| 400 | 40 | 54 | 120 | |||||
| 500 | 63 | 130 | ||||||
| 600-800 | 15 | 30 | 50 | |||||
| 1000-1500 | 15 | 30 | 50 | 80 | 130 | |||
| 2000-3000 | 100 | 160 | ||||||
LDBJ9-40.5電流互感器原理
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
