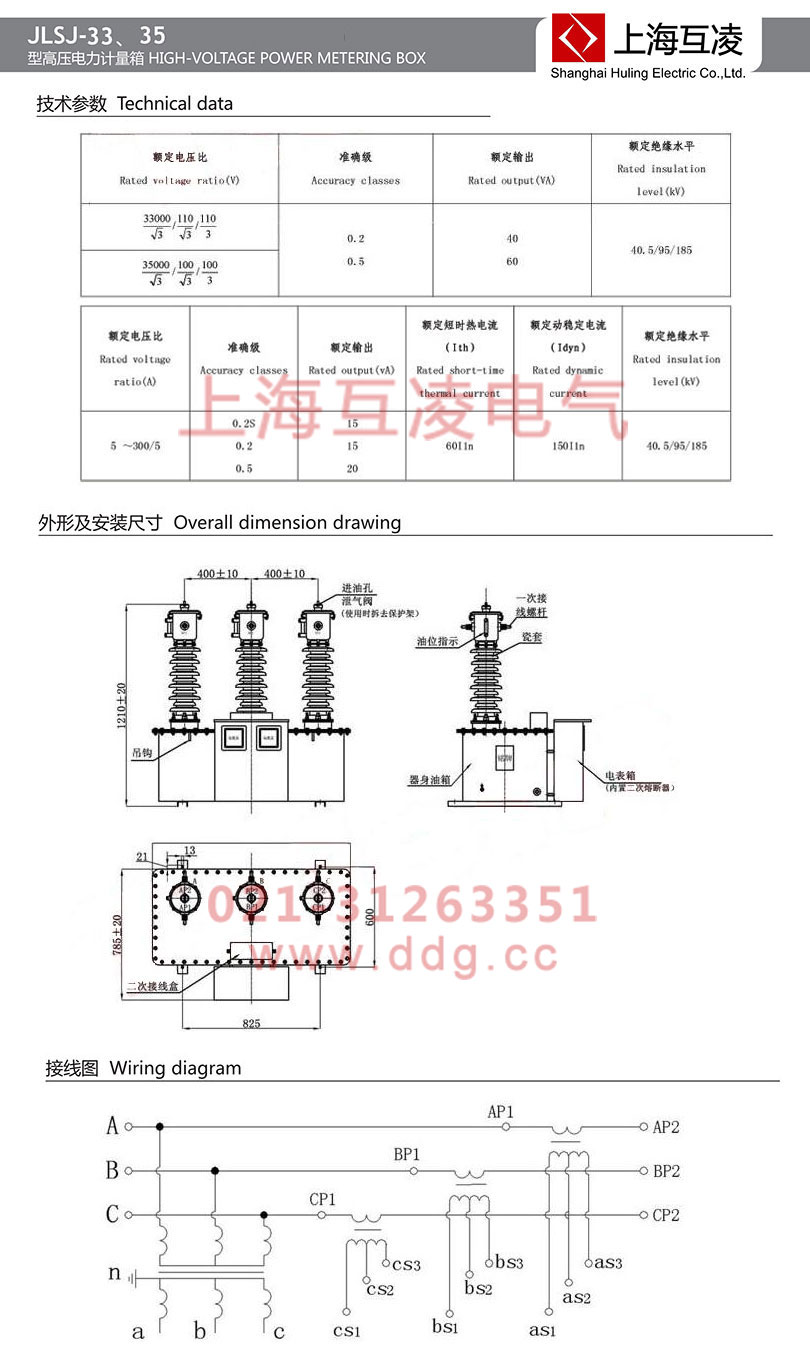

JLSJ-33高壓計量箱接線實物圖

JLSJ-33組合互感器概述

該產品又稱為油浸式組合互感器，具有兩種計量方式：由兩個電流線圈串接、兩個電壓線圈V型連接組成的兩元件計量；三個電流線圈串接，三個電壓線圈Y型連接成的三元件計量。配相應精度的有功、無功電能計量表，對35kV電力系統高端計量，供測量電壓、電能及繼電保護之用。

JLSJ-33高壓計量箱技術參數

額定絕緣水平：40.5/95/185KV 額定二次電流：5A或1A

產品符合標準GB17201-2006及客戶特殊要求。

額定頻率 50Hz/60Hz

使用環境溫度 -15℃~+55℃

海拔高度 不超過 4500M

JLSJ-33組合互感器其他型號

除普通型外，還增加了各種性能的高壓電力計量箱。

（一）峰谷表高壓電力計量箱：該產品符合目前國家提倡節約能源，實行峰谷計量的原則，工作特點是：除具備普通高壓計量功能外，還裝有“峰”“谷”“平”計量裝置，它可以在24小時內完成幾個時段記錄。

（二）雙變比高壓電力計量箱：主要用于用電旺季和淡季，差別較大的線路中，可根據不同負荷進行調整，使計量達到準確。

（三）遙控遙測讀表高壓電力計量箱：本產品是在普通高壓計量箱各種功能的基礎上，增加遙控，遙測讀表的功能，即抄表時電工不用爬桿，可在桿下準確無誤的抄表。

（四）干式高壓電力計量箱：本產品比普通型高壓電力計量箱有較大的改進，除保持各種電氣功能外，內部絕緣和散熱不采用變壓器油，這樣排除了變壓器油老化、換油、滲漏等弊端，同時保證高壓計量箱的精度、性能、絕緣耐壓達到國家標準要求，運行安全。

企業不斷對產品質量，性能進行改進和提高，投入高科技含量 JLS-10、LQ-10 互感器被國家經貿委推薦為全國城鄉電網建設與改造所需主要設備產品。
