JDZX11-35R電壓互感器符號含義

本型號電壓互感器中11是設計序號的意思，R：帶熔斷器的意思（內置）可以參考下文的結構與特點，JDZX意思是單相澆注式電壓互感器的意思，35則為工作電壓35kv的意思。該電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。

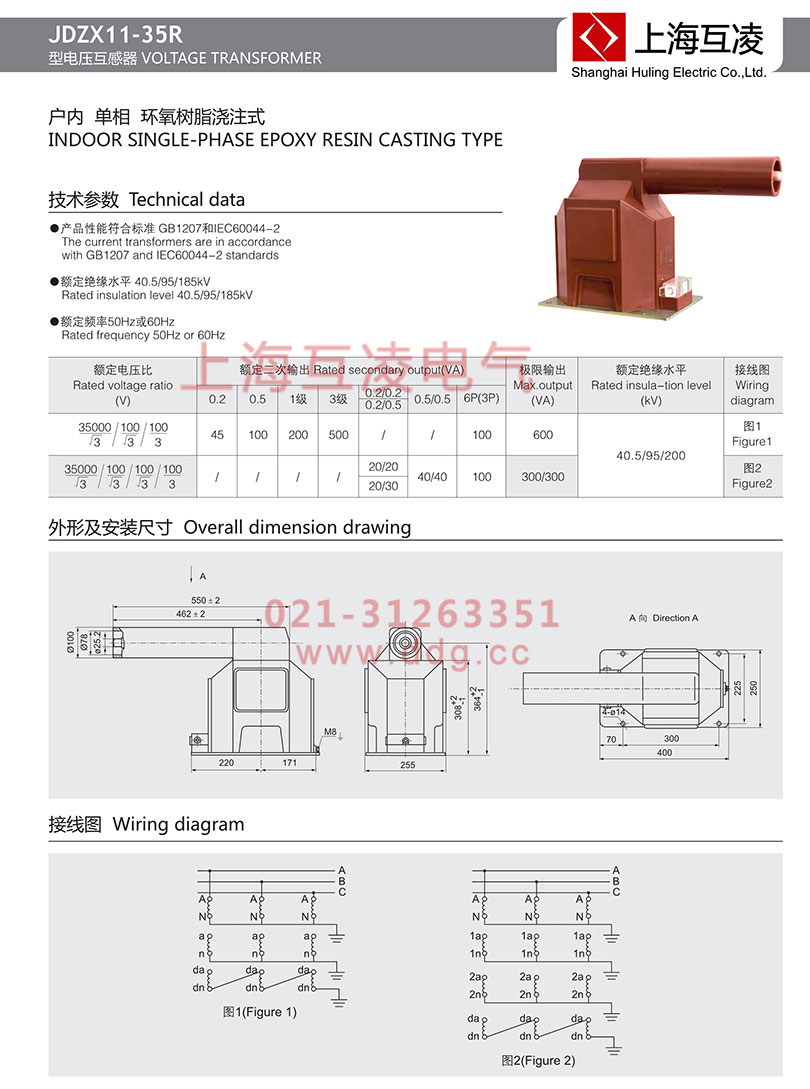

JDZX11-35R電壓互感器技術參數

產品性能符合標準GB1207和IEC60044-2

額定絕緣水平40.5/95/185 額定頻率50Hz或60Hz

本產品符合IEC60044-2及GB1207《電壓互感器》標準

JDZX11-35R電壓互感器結構特點

本型號電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

電壓互感器是利用電磁感應原理按比例變換電壓的工作原理體積小、抗過電壓能力強，一次帶有熔斷器保護、熔斷器裝在互感器內部，直接避免因用戶配置熔斷器浪費開關柜的有效空間，其熔斷器的熔斷電流與互感器短路承受能力相匹配，能有效地保護互感器因電網出現故障時不被燒毀。

熔斷電流與電壓互感器短路能力相匹配，其二次輸出容量大，準確級別高，不僅可提供100V測量電壓，還可提供110V、220V操作電源。

JDZX11-35R電壓互感器變比

1、配用熔斷器型號為XRNP□-35型，0.5A,50kA

2、局部放電水平符合GB1207《電壓互感器》標準。

JDZX11-35R電壓互感器型號

JDZX11-35R電壓互感器安裝及訂貨信息

1、運輸過程中主體、表箱不得翻轉傾斜，并要采取防震措施。起吊時必須勾住箱體上的4個吊環，水平起吊。

2、在投入運行前應檢查互感器，核對操作元件的額定電壓與實際情況是否相符。

3、產品的存放應選擇干燥、通風、防潮、防震、防有害氣體侵襲的室內。長期存放應定期檢查環境是否符合要求，各部件是否完整。

訂貨須知：訂貨時應詳細說明產品的型號、名稱、數量、等級、操作場所及交貨日期。

隨機文件：1、產品合格證一份；2、使用說明書一份；3、裝箱單一份；4、出廠檢驗報告一份。
