JDZX10-3B電壓互感器選型

JDZX10-3B電壓互感器使用條件

1.海拔高度不超過3000米；

2.周圍環境溫度不高于+40C，不低于-5度；

3.周圍空氣的相對濕度不大于85%（20度）；

4.滿足II 污穢等級；

5.安裝場所無腐蝕性的氣體；

JDZX10-3B電壓互感器變比

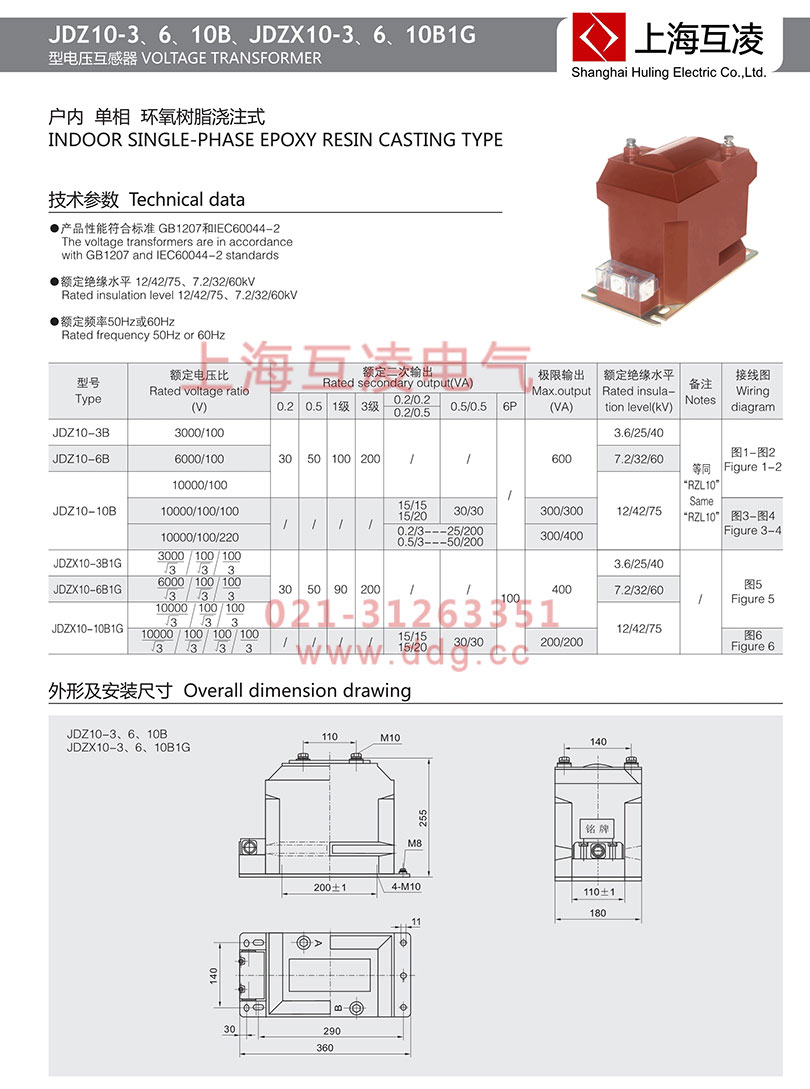

JDZX10-3B電壓互感器技術參數

1.產品性能符合標準：GB1207和IEC60044-2

2.額定絕緣水平：12/42/75、7.2/32/60kV

3.額定頻率：50Hz或60Hz

4.JDZX10-6B其他技術參數見上表

JDZX10-3B電壓互感器型號

按用途，電壓互感器又分為測量用和保護用兩類。

電磁感應式電壓互感器。工作原理與變壓器相同?；窘Y(jié)構也是鐵芯和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身阻抗很小，一旦副邊發生短路，電流將急劇增加而燒毀線圈。為此，電壓互感器原邊接有熔斷器，副邊接地，以免原、副邊絕緣損壞時，副邊出現對地高電位而造成事故。電磁感應式電壓互感器的等值電路與變壓器的等值電路相同。

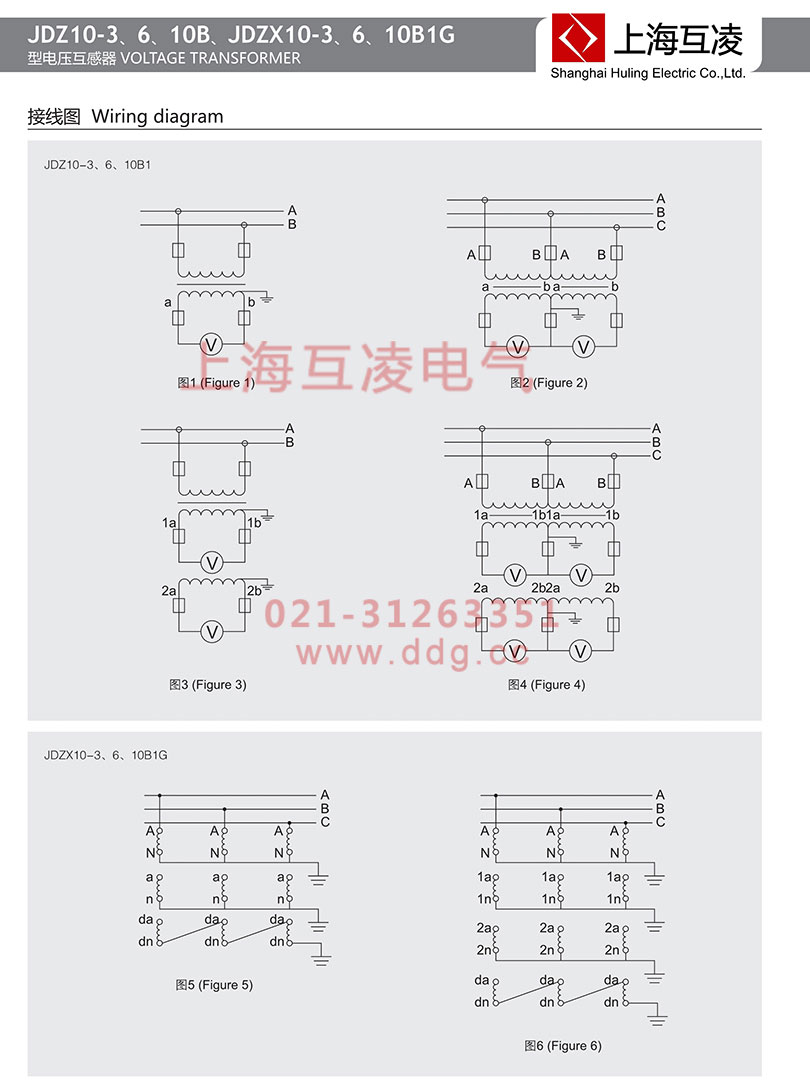

JDZX10-3B電壓互感器工作原理

電壓互感器正常運行時，電力系統的三相電壓對稱，第三線圈上的三相感應電動勢之和為零。一旦發生單相接地時，中性點出現位移，開口三角的端子間就會出現零序電壓使繼電器動作，從而對電力系統起保護作用。

線圈出現零序電壓則相應的鐵心中就會出現零序磁通。為此，這種三相電壓互感器采用旁軛式鐵心（10KV及以下時）或采用三臺單相電壓互感器。對于這種互感器，第三線圈的準確度要求不高，但要求有一定的過勵磁特性（即當原邊電壓增加時，鐵心中的磁通密度也增加相應倍數而不會損壞）。
