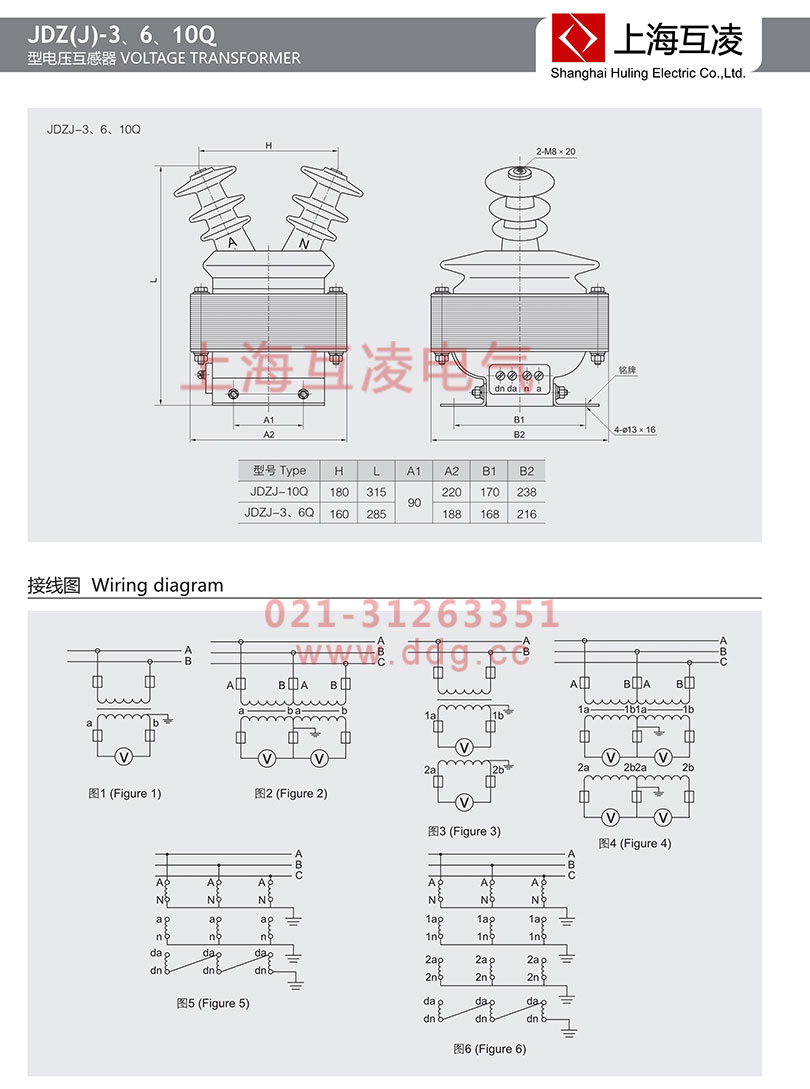

JDZJ-6Q電壓互感器結構

JDZJ-6Q電壓互感器為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為 A，X ；二次繞組引出線端子的標志為 a。x ，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。整體結構緊湊，使用方便。

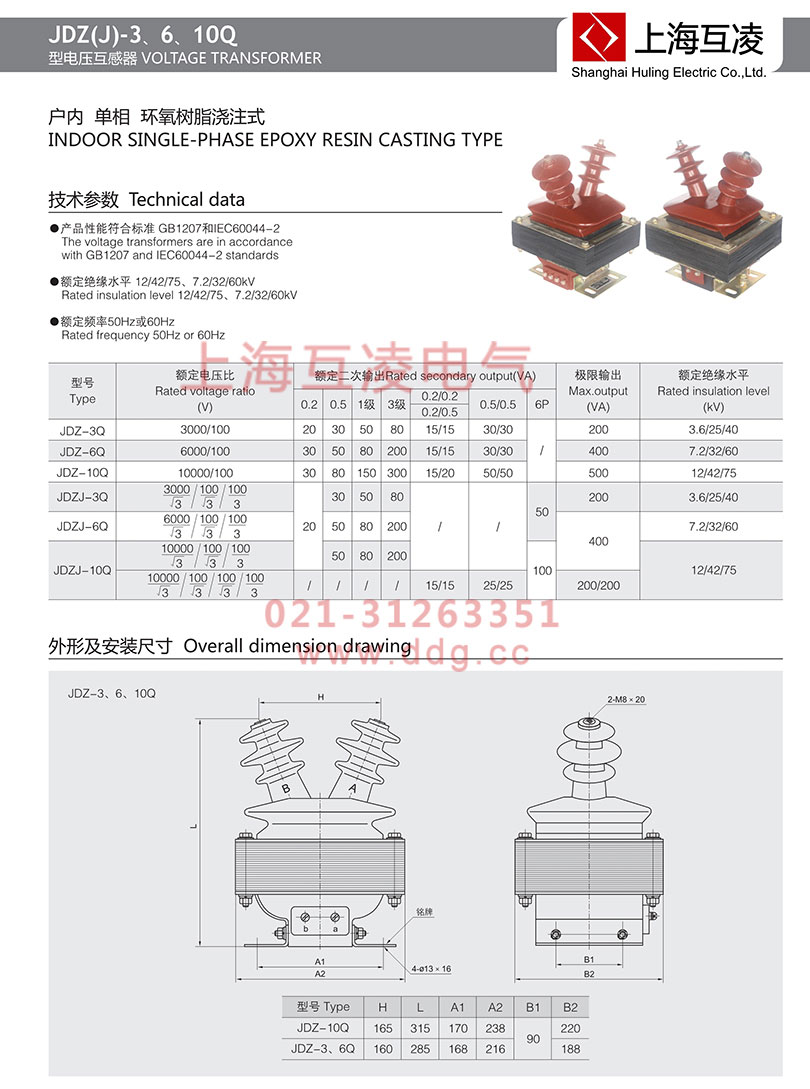

JDZJ-6Q電壓互感器技術參數

1、產品性能符號標準：GB1207和IEC60044-2

2、額定絕緣水平：12/42/75；7.2/32/60kV

3、額定頻率：50Hz或60Hz

4、JDZJ-6Q其他技術參數見下表：

JDZJ-6Q電壓互感器選型

JDZJ-6Q電壓互感器絕緣水平

1、額定絕緣水平：7.2/32/60KV

2、二次對二次地工頻耐壓：3kv、歷時60S

3、感應耐壓試驗：150赫茲電源二次加壓;使一次達20kv、歷時40S

JDZJ-6Q電壓互感器作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。可以說，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。

JDZJ-6Q電壓互感器結構特點

JDZJ-6Q電壓互感器為單相電壓互感器。鐵芯采用優質冷軋硅鋼片疊裝而成。互感器絕緣由環氧樹脂組成，體積小重量輕，安裝僅占有限空間。所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能、耐沖擊和機械壓力、并可以保護繞組不受潮。一次繞組引出端子A,B；二次繞組引出端子的標志為a,b，均在澆注體上清晰注成。一次繞組出線由硅橡膠絕緣軟線引出，絕緣強度高，接線方便。
