JDZ9-3R3電壓互感器使用條件

1、環境溫度：最高溫度45℃，平均溫度不超過30℃，最低溫度：-45℃

2、海拔高度不超過1000M（超過請著明）

3、接地方式：中性點非有效接地系統

4、大氣條件：無嚴重污染

JDZ9-3R3電壓互感器結構特點

本互感器為全封閉結構，采用戶內環氧樹脂真空澆注而成，具有耐電弧、耐紫外線、耐老化等特點。外形采用防雨傘群，表面爬電距離大，二次出現端子加有金屬保護罩密封，防雨、防塵、耐腐蝕，是老式油浸產品的理想替代品。

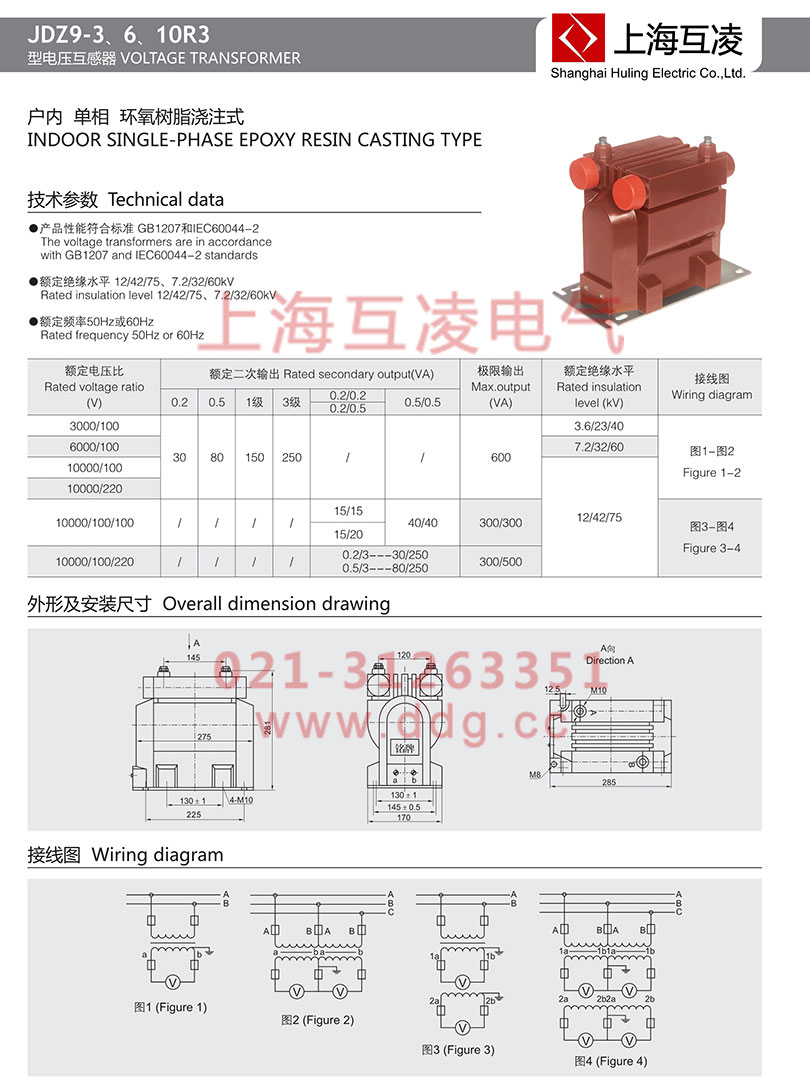

JDZ9-3R3電壓互感器變比

產品	額定電壓比(V)	額定二次輸出(VA)						極限輸出(VA)	額定絕緣水平(kV)
		0.2	0.5	1級	3級	0.2/0.2	0.5/0.5
						0.2/0.5
JDZ9-3R3	3000/100	30	80	150	250	/	/	600	3.6/23/40

JDZ9-3R3電壓互感器技術參數

1、額定絕緣水平：3.6/23/40KV

2、負荷的功率因數：cosφ=0.8（滯后）

3、額定頻率：50Hz或60Hz

4、產品性能符合標準：GB1207和IEC60044-2

JDZ9-3R3電壓互感器注意事項

1、電壓互感器一次有電流時，二次繞組不能短路，否則互感器將燒毀。

2、一次繞組的重復工頻耐壓，試驗應在規定試驗電壓值得80%以下進行。

JDZ9-3R3電壓互感器選型

JDZ9-3R3電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。

JDZ9-3R3電壓互感器作用

電壓互感器的作用是把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置取用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。
