JDZ10-6Q電壓互感器結構

JDZ10-6Q電壓互感器為支柱式結構，采用環氧樹脂全封閉系統，耐污染及潮濕，也適用于熱帶地區使用，互感器不需要特別維護，只需定期地清除表面污物，由于互感器采用環氧樹脂全封閉澆注，尺寸小、重量輕；適宜于任何位置、任意方向安裝，二次出線端子處安裝接線端子盒，端子盒正面和側面各有一個孔（用手掀即可形成）與出線端子配合供引出接線用，安全可靠。產品底板上有6個安裝孔可供安裝。

JDZ10-6Q電壓互感器技術參數

1、產品性能符合標準GB1207和IEC60044-2

2、額定絕緣水平：12/42/75、7.2/32/60kV

3、額定頻率50Hz或60Hz

JDZ10-6Q電壓互感器變比

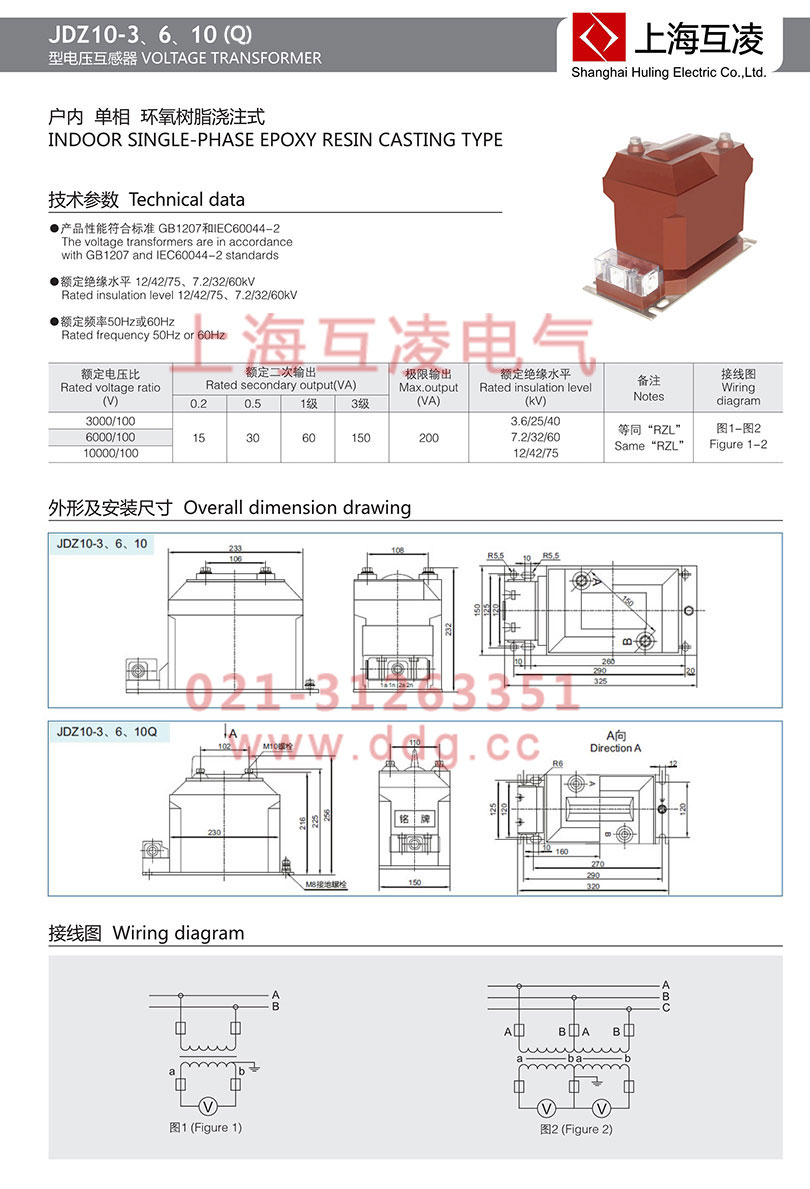

JDZ10-6Q電壓互感器外形安裝圖

JDZ10-6Q電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDZ10-6Q表示單相澆注式電壓互感器，額定電壓6KV。

JDZ10-6Q電壓互感器接線方式

單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

JDZ10-6Q電壓互感器原理

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
