JDZ-10Q電壓互感器概述

JDZ-10Q電壓互感器為半澆注式，體積小，氣候適應性強?；ジ衅麒F芯采用優質冷軋硅鋼片疊裝成方型，露在空氣中。其一次、二次 繞組同心地繞在一起，用環氧樹脂澆注成型，澆注體固定在金屬底板上。

一次繞組的出線端子為A、B，二次繞組的出線端子為 a、b。環氧樹脂澆注體下面涂有半導體漆，并與金屬底板、鐵芯相連，以改善電場的不均勻和電力線的畸變。

產品性能指標符合 GB1207-2006《電壓互感器》及GB311.1-1997《高壓輸變電設備的絕緣配合》

產品優點：1.體積小。2.優質硅鋼片疊裝，重量輕。3。整體結構緊湊，使用方便。4.氣候適應性強。

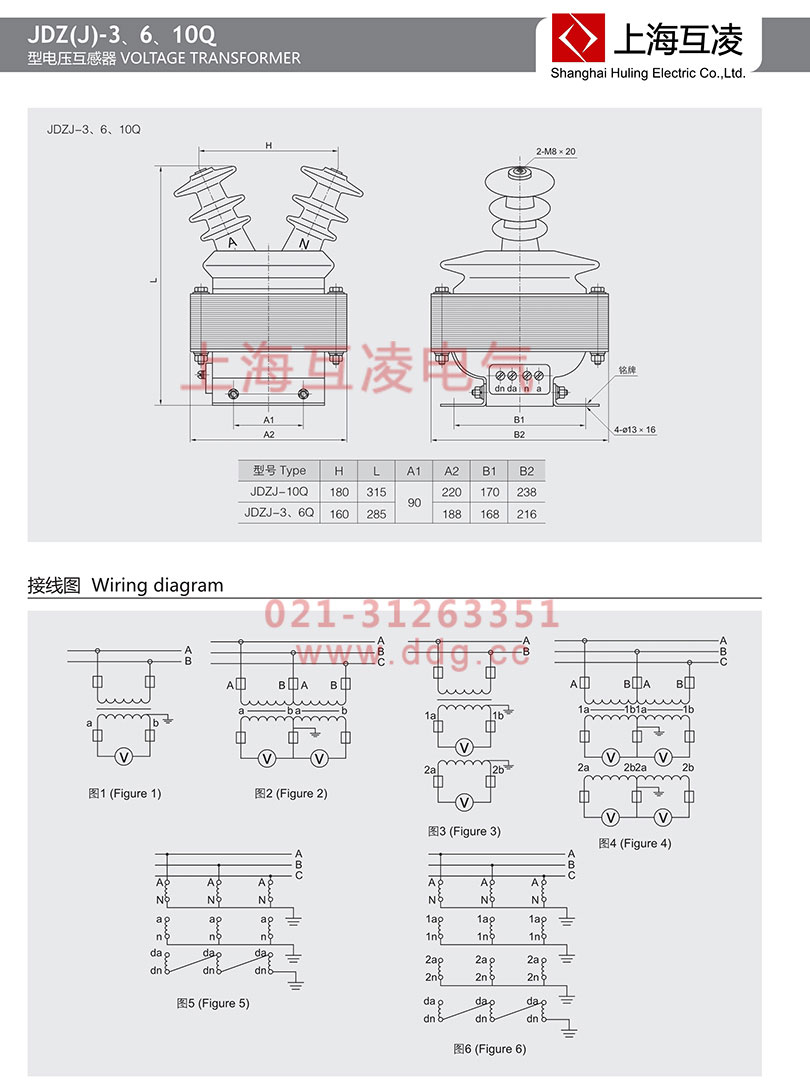

JDZ-10Q電壓互感器接線圖

JDZ-10Q電壓互感器結構特點

JDZ-10Q電壓互感器為半封閉，外鐵芯結構，繞組為環氧樹脂全真空澆注全絕緣結構鐵芯采用優質硅鋼片疊裝而成互感器絕緣靠環氧樹脂產品體積小、重量輕，安裝僅占有限空間所有繞組完全澆注在環氧樹脂中，具有優良的絕緣性能，耐沖擊和機械壓力，并可以保護繞組不受潮一次繞組引出線端子的標志為 A，X ；二次繞組引出線端子的標志為 a。x ，均在澆注體上清晰標注在夾件上的接地標志旁有接地螺栓供接地用，下部支架供安裝用。

JDZ-10Q電壓互感器使用條件及參數

1 海拔高度不超過 1000 米

2 周圍環境溫度不高于+40 ℃，不低于-5 ℃

3 周圍空氣的相對濕度不大于 85 %（20 ℃）

4 安裝場所無腐蝕性的氣體

5 產品標準：GB1207-2006《電磁式電壓互感器》

6 產品表面爬電距離：滿足II級污穢等級

7 負荷的功率因數： COS∮=08（滯后）

8 JDZ-10Q其他技術參數見下表：

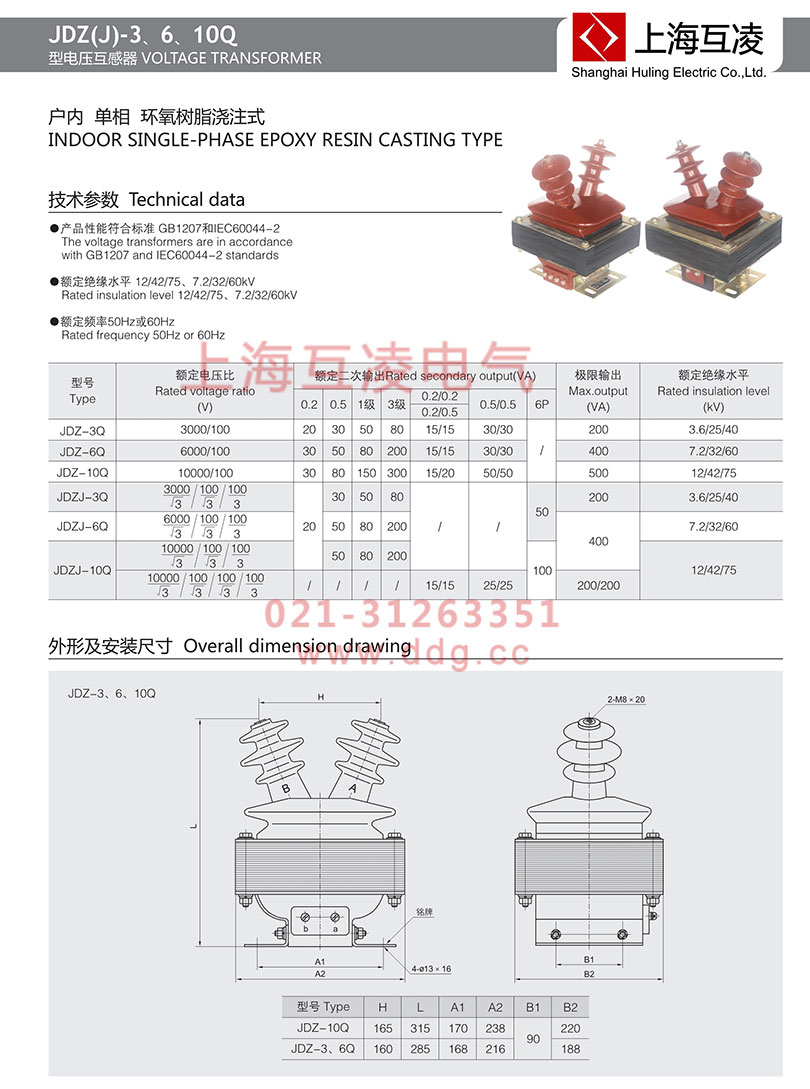

JDZ-10Q電壓互感器技術參數

五、產品絕緣

1 額定絕緣水平：JDZ-3：36/25/40kV；JDZ-6：72/32/60kV；JDZ-10：12/ 42/75kV

2 二次對二次地工頻耐壓：3k；歷時：60S

3 感應耐壓試驗：150Hz電源二次加壓

JDZ-3：使一次達10kV；歷時40S；JDZ-6：使一次達20kV；歷時40S；JDZ-10：使一次達28kV；歷時 40S

七、接線方式

1．一個單相電壓互感器的接線：這種接線方式在三相線 路上，只能測量某兩相之間的線電壓，用于連接電壓表、頻率表及電壓繼電器等。

2．兩個單相電壓互感器的V／V形接線：這種接線方式又稱不完全星形接線，可以用來測量三個線電壓，供儀表、繼電器接于三相三線制電路的各個線電壓。

3．三個單相電壓互感器Y。／Y。形接線：這種接線方式能滿足儀表和繼電保護裝置選用相電壓和線電壓的要求。在一次繞組中點接地情況下，也可裝用絕緣監察電壓表。

4．三個單相三繞組電壓互感器或一個三相五芯柱三繞組電壓互感器Y。／Y。／△（開口三角形）接線：這種接線方式在10kV中性點不接地系統中應用廣泛，它既能測量線電壓、相電壓并能組成絕緣監察裝置和供單相接地保護用。接成Y。形的二次繞組稱為基本二次繞組，用來接儀表、繼電器及絕緣監察電壓表；接成(開口三角形)的二次繞組，稱為輔助二次繞組，用來連接監察絕緣用的電壓繼電器。在系統正常運行時，開口三角形兩端的電壓接近于零，當系統發生一相接地時，開口三角形兩端出現零序電壓，使電壓繼電器吸合，發出接地預告信號。
